图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
精品三层别墅设计施工全套图纸,不仅具有奢华的外表,带大露台采光非常好,非常实用,内部结构设计也非常美观,房间较多,比较适合人口较多的家庭居住.
设计功能:
☑ 占地尺寸:12 *11.4米
☑ 占地面积:136.8㎡
☑ 建筑面积:335.25㎡
☑ 建筑结构:砖混结构
☑ 造价估算:40-45万
☑ 一层建筑面积(包含外墙):136.8㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度)的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):12.804米,建筑面积:335.25平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米,三层层高3.3米。
![15815813214939252.gif 15815813214939252.gif](/ueditor/asp/upload/image/20200903/15991206918555677.gif)
正面效果图:
![正面效果图.jpg 正面效果图.jpg](/ueditor/asp/upload/image/20200904/15992073482265867.jpg)
侧面效果图:
![侧面效果图.jpg 侧面效果图.jpg](/ueditor/asp/upload/image/20200904/15992075428611433.jpg)
背面效果图:
![背面效果图.jpg 背面效果图.jpg](/ueditor/asp/upload/image/20200904/15992075694763609.jpg)

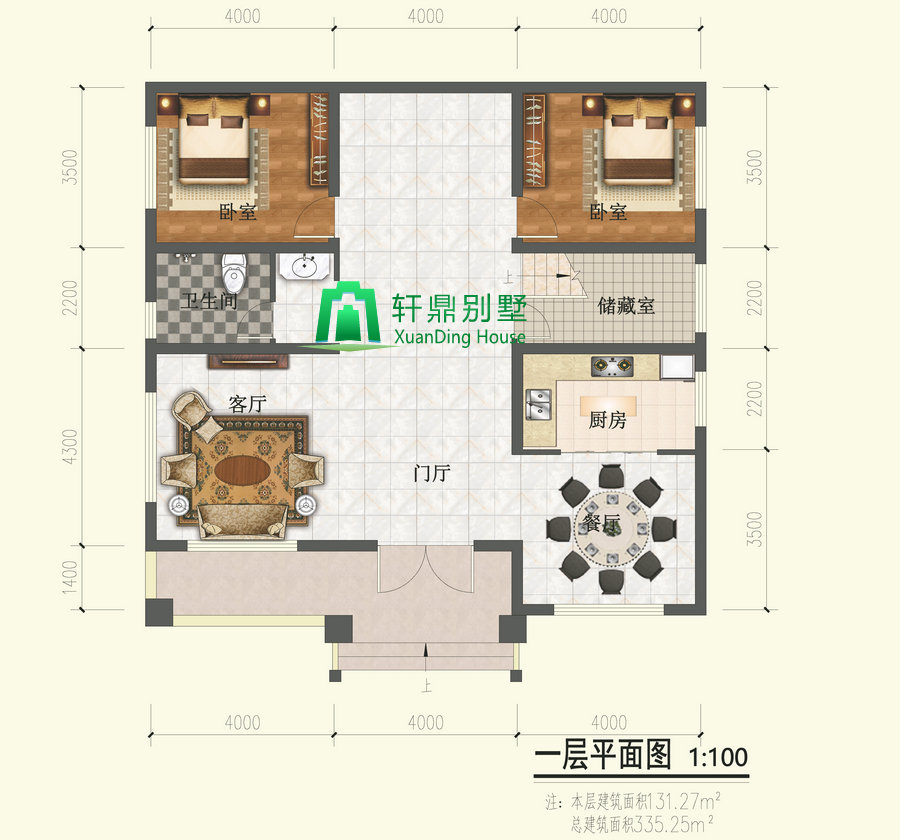

一层平面图:
![1.jpg 1.jpg](/ueditor/asp/upload/image/20201201/16067848096585554.jpg)

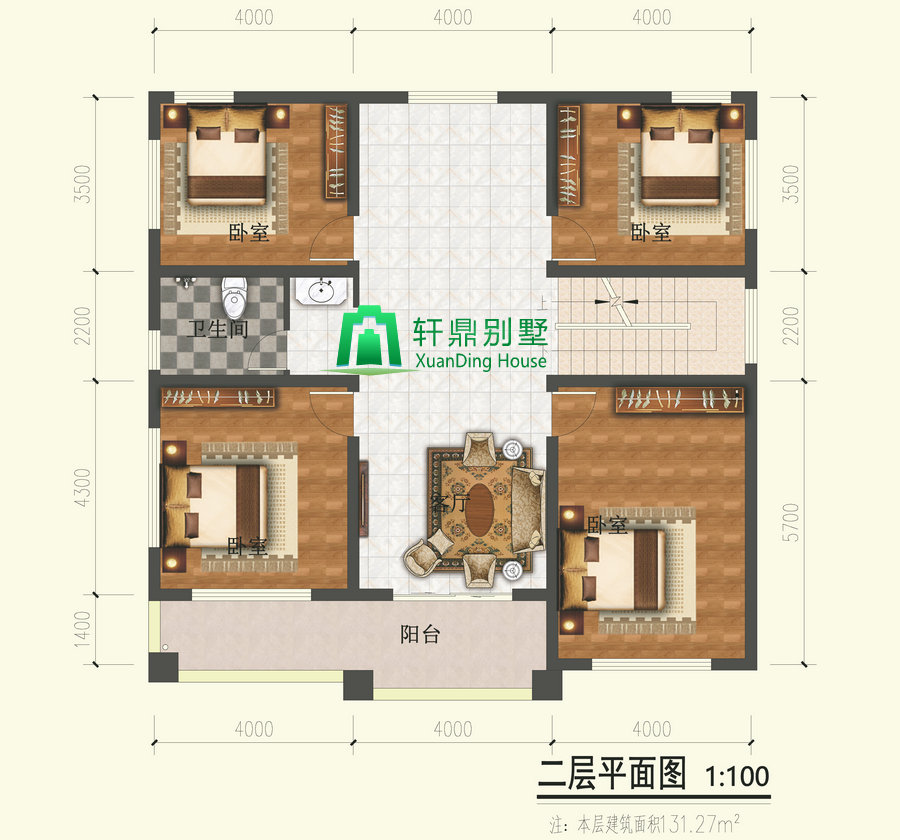

二层平面图:
![2.jpg 2.jpg](/ueditor/asp/upload/image/20201201/16067848248824019.jpg)
三层平面图:
![3.jpg 3.jpg](/ueditor/asp/upload/image/20201201/16067848337511702.jpg)
正立面图:
![正立面图.jpg 正立面图.jpg](/ueditor/asp/upload/image/20200903/15991214732691724.jpg)
背立面图:
![背立面图.jpg 背立面图.jpg](/ueditor/asp/upload/image/20200903/15991214941531568.jpg)
左立面图:
![左立面图.jpg 左立面图.jpg](/ueditor/asp/upload/image/20200903/15991215258733656.jpg)
右立面图:
![右立面图.jpg 右立面图.jpg](/ueditor/asp/upload/image/20200903/15991215486817777.jpg)
