图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
占地115.67的三层自建别墅设计图,超大的客厅,外观配色低调,造型经典美观,内部布局合理,室内采光通风情况良好,适合一家人居住,含全套施工图纸,图纸齐全,请放心购买。
设计功能:
☑ 占地尺寸:10.8x11.3米
☑ 占地面积:115.67㎡
☑ 建筑面积:326.32㎡
☑ 建筑结构:砖混结构
☑ 造价估算:39万
☑ 一层建筑面积(包含外墙):115.67㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):13.468米,建筑面积:326.32平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.8米,二层层高3.6米,三层层高为3.6米。

效果图:

正面效果图:

鸟瞰图:

背面效果图:

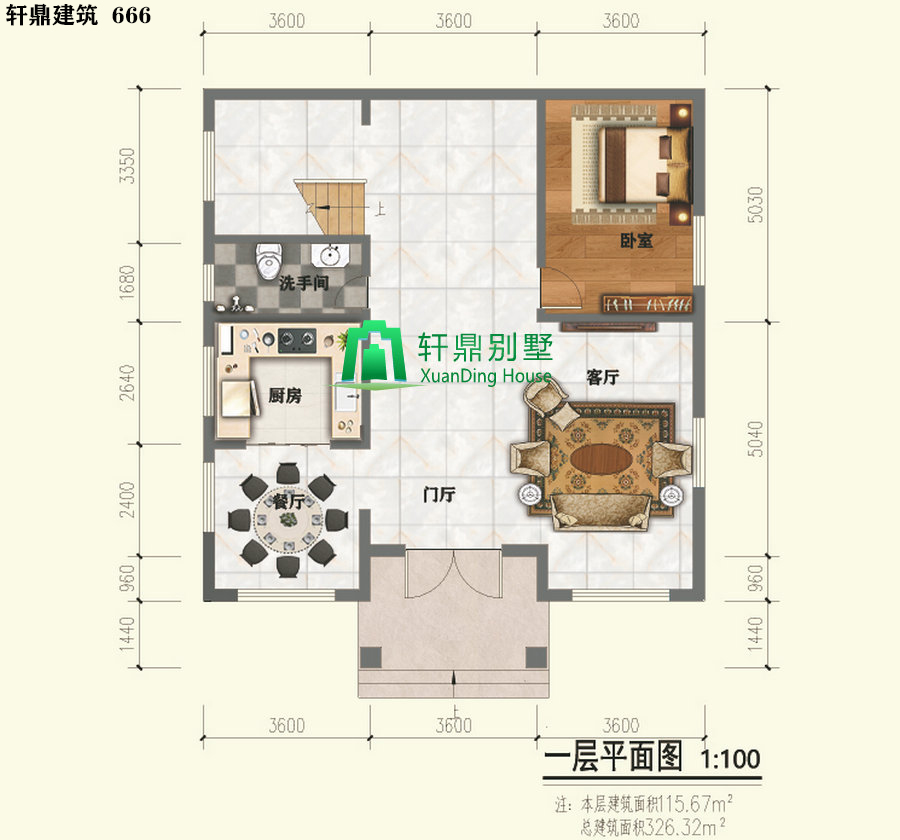

一层平面图:

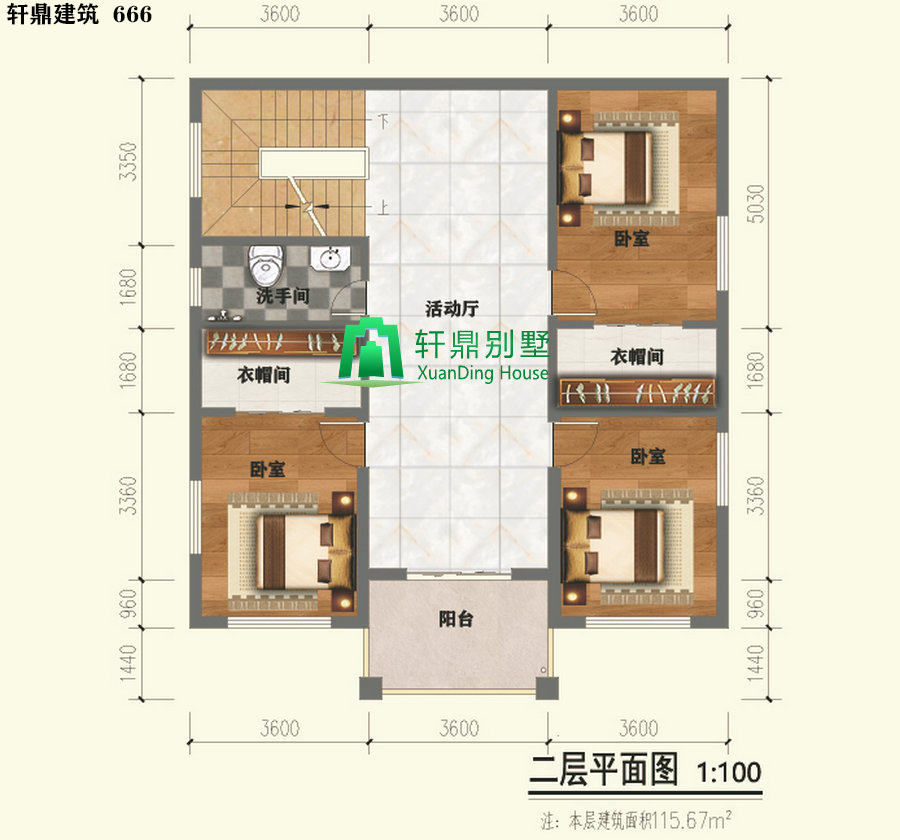

二层平面图:

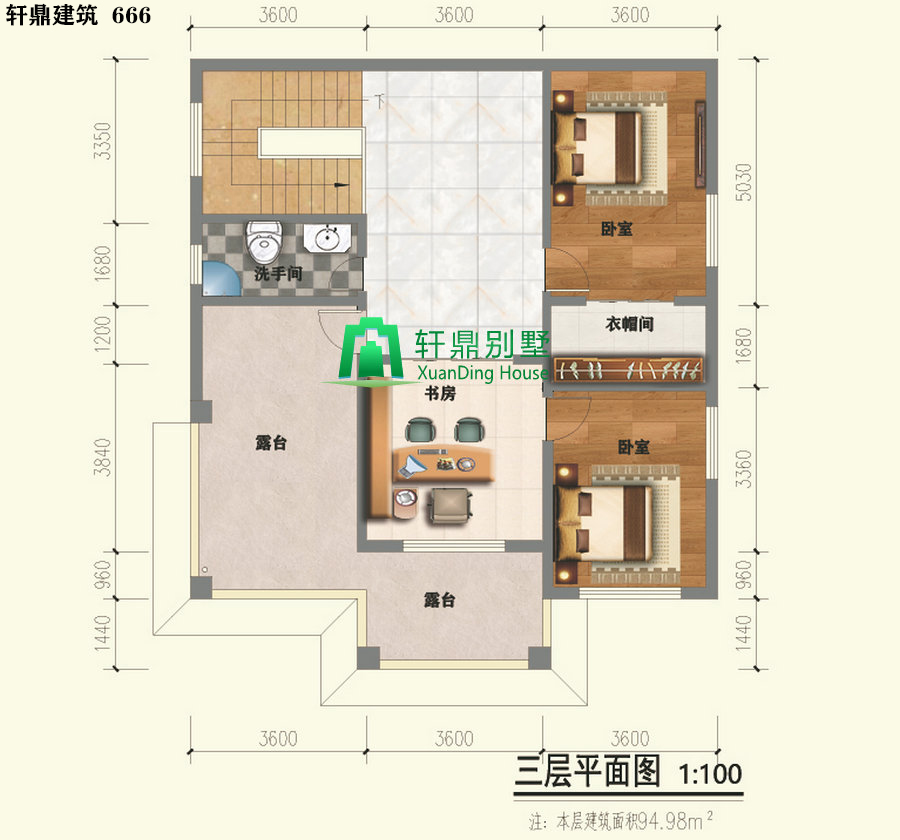

三层平面图:

正立面图:

背立面图:

左立面图:

右立面图:
