图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
三层农村自建房别墅设计图,带有室内车库,外观配色低调,造型美观经典,内部布局合理,室内采光通风情况良好,农户自建房的首选,含全套施工图纸,图纸齐全,请放心购买。
设计功能:
☑ 占地尺寸:10.65x12.20米
☑ 占地面积:117.71㎡
☑ 建筑面积:339.10㎡
☑ 建筑结构:砖混结构
☑ 造价估算:40-45万
☑ 一层建筑面积(包含外墙):117.71㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上2层,建筑总高度(到屋脊高度):11.750米,建筑面积:339.10平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.0米,三层层高3.0米。
正面效果图:
![正面效果图.jpg 正面效果图.jpg](/ueditor/asp/upload/image/20200921/16006688992051496.jpg)
侧面效果图:
![侧面效果图.jpg 侧面效果图.jpg](/ueditor/asp/upload/image/20200921/16006689099470152.jpg)
俯视效果图:
![俯视效果图.jpg 俯视效果图.jpg](/ueditor/asp/upload/image/20200921/16006689236182768.jpg)
背面效果图:
![背面效果图.jpg 背面效果图.jpg](/ueditor/asp/upload/image/20200921/16006690318682295.jpg)

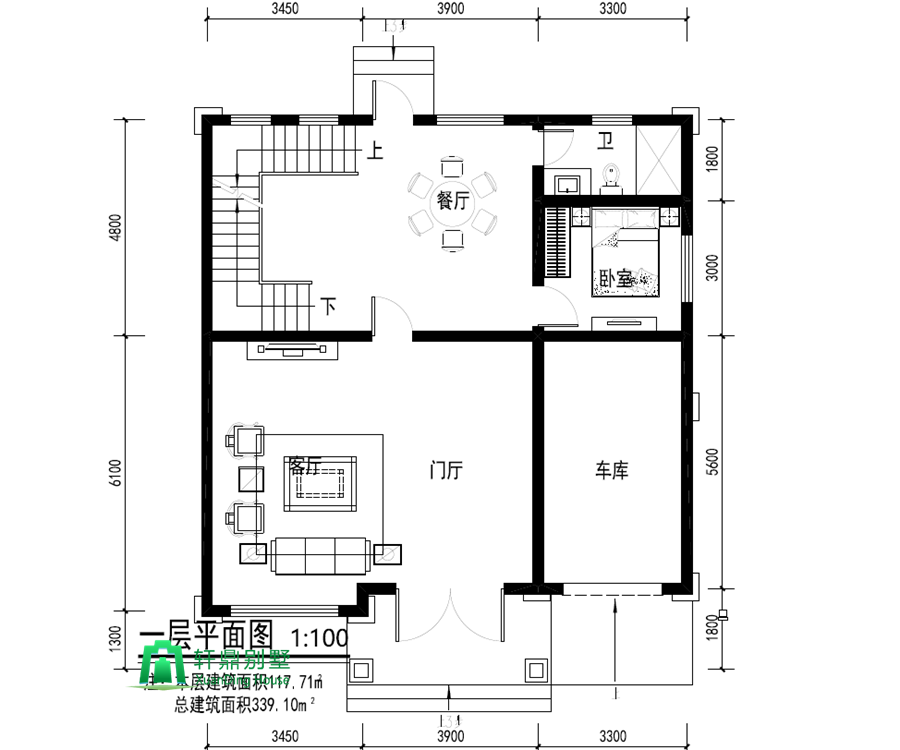

一层平面图:
![11.jpg 11.jpg](/ueditor/asp/upload/image/20201114/16053382128339521.jpg)

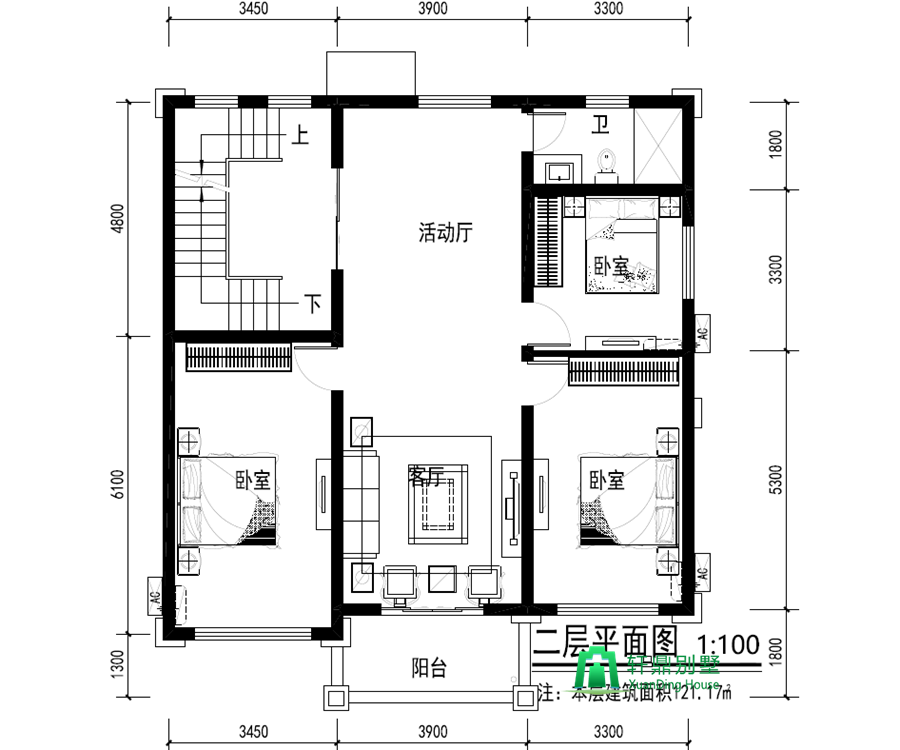

二层平面图:
![22.jpg 22.jpg](/ueditor/asp/upload/image/20201114/16053382224394331.jpg)

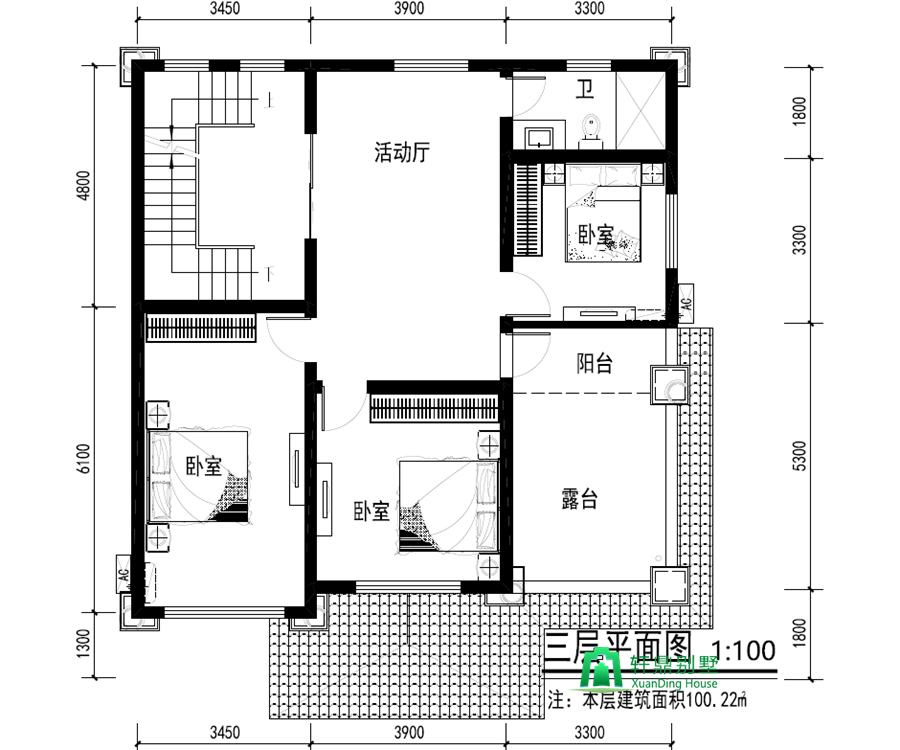

三层平面图:
![33.jpg 33.jpg](/ueditor/asp/upload/image/20201114/16053382359681502.jpg)
正立面图:
![正立面图.jpg 正立面图.jpg](/ueditor/asp/upload/image/20200921/16006690637537519.jpg)
背立面图:
![背立面图.jpg 背立面图.jpg](/ueditor/asp/upload/image/20200921/16006690732586118.jpg)
左立面图:
![左立面图.jpg 左立面图.jpg](/ueditor/asp/upload/image/20200921/16006690852311048.jpg)
右立面图:
![右立面图.jpg 右立面图.jpg](/ueditor/asp/upload/image/20200921/16006690947154920.jpg)
