图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
经典三层别墅自建房设计图纸,外观配色大气,造型美观新颖,内部布局合理,室内采光通风情况良好,卧室较多,适合人口较多的家庭居住,含全套施工图纸,图纸齐全,请放心购买。
设计功能:
☑ 占地尺寸:12.1x12.4米
☑ 占地面积:135.54㎡
☑ 建筑面积:388㎡
☑ 建筑结构:砖混结构
☑ 造价估算:45-50万
☑ 一层建筑面积(包含外墙):135.54㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度):12.895米,建筑面积:388平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米,三层层高3.3米。
![新农村一层二层三层四层双拼自建别墅设计施工图.gif 新农村一层二层三层四层双拼自建别墅设计施工图.gif](/ueditor/asp/upload/image/20200921/16006796705219953.gif)
正面效果图:
![正面效果图.jpg 正面效果图.jpg](/ueditor/asp/upload/image/20200921/16006796861302228.jpg)
侧面效果图:
![侧面效果图.jpg 侧面效果图.jpg](/ueditor/asp/upload/image/20200921/16006796928193541.jpg)
俯视效果图:
![俯视效果图.jpg 俯视效果图.jpg](/ueditor/asp/upload/image/20200921/16006797094782148.jpg)
背面效果图:
![背面效果图.jpg 背面效果图.jpg](/ueditor/asp/upload/image/20200921/16006797165489118.jpg)

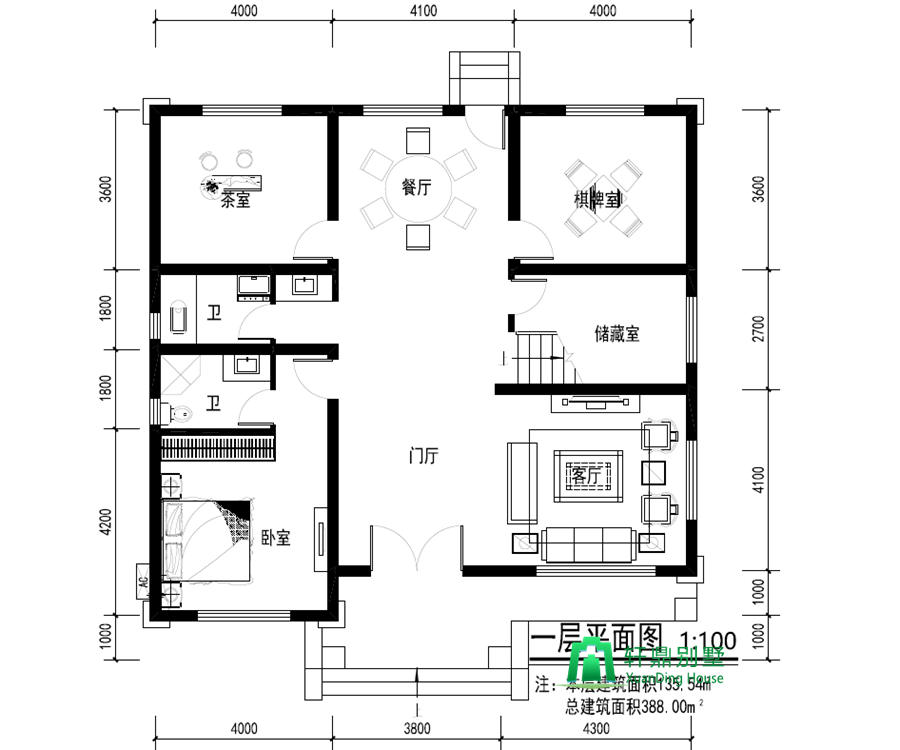

一层平面图:
![11.jpg 11.jpg](/ueditor/asp/upload/image/20201117/16055767529054182.jpg)

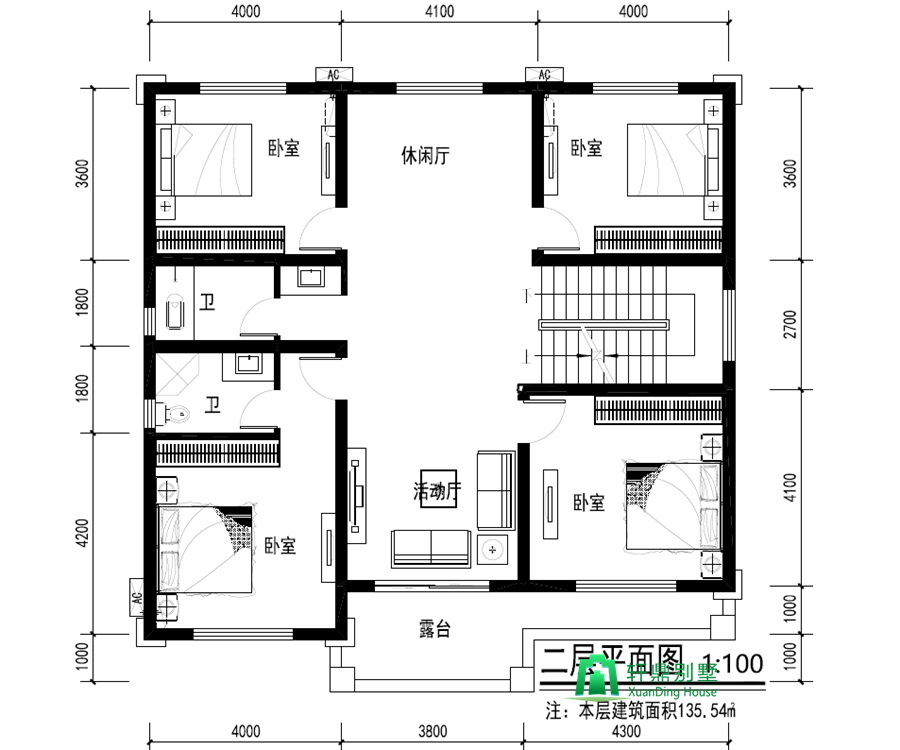

二层平面图:
![22.jpg 22.jpg](/ueditor/asp/upload/image/20201117/16055767639087690.jpg)

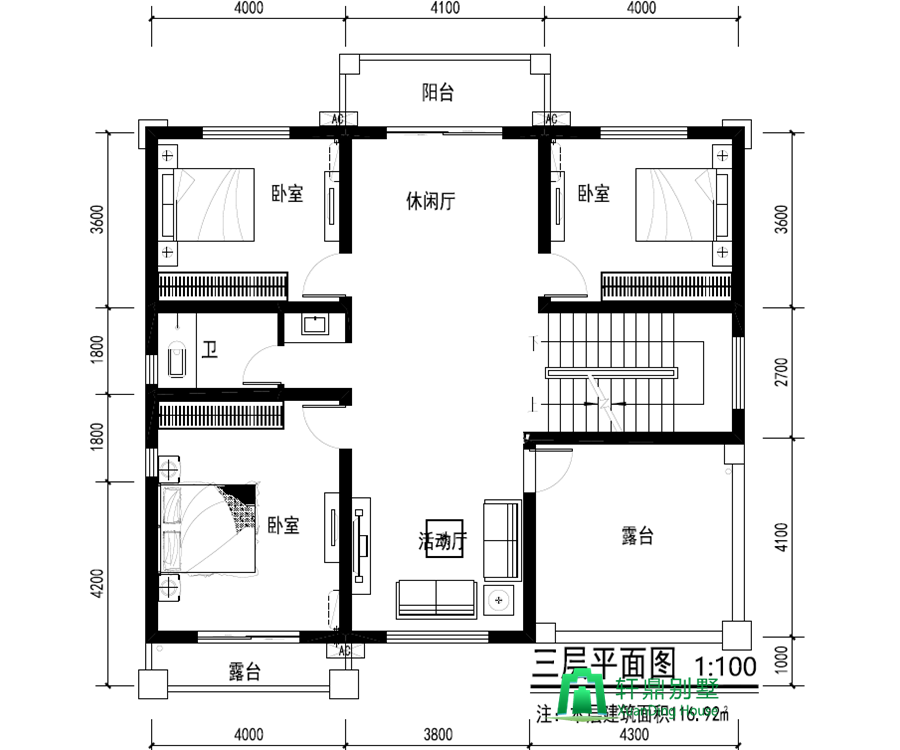

三层平面图:
![33.jpg 33.jpg](/ueditor/asp/upload/image/20201117/16055767712595868.jpg)
正立面图:
![正立面图.jpg 正立面图.jpg](/ueditor/asp/upload/image/20200921/16006797448729261.jpg)
背立面图:
![背立面图.jpg 背立面图.jpg](/ueditor/asp/upload/image/20200921/16006797521862943.jpg)
左立面图:
![左立面图.jpg 左立面图.jpg](/ueditor/asp/upload/image/20200921/16006797615878721.jpg)
右立面图:
![右立面图.jpg 右立面图.jpg](/ueditor/asp/upload/image/20200921/16006797685957136.jpg)
