图纸为A3施工激光蓝图+ A4高清效果图照片，不提供电子版，本套成品模板图纸已经完善，不做任何修改，如需定制修改设计请点击定制设计。

图纸介绍：

湖南长沙张总定制400平二层别墅设计图。此款设计风格为简欧设计。整体室内布局设计清晰合理，入户带有台阶，提升别墅的气质。二层阳台铁艺栏杆的设计，精巧别致。背面则是多处阳台的设计，为家人提供了休闲娱乐平台。没有过多的繁琐装饰，造价成本上节省了不小的开支。这款的搭配非常经典，建在农村，非常的受欢迎。宅基地合适的朋友，不妨看看这款设计图。

设计功能：

☑ 占地尺寸：17.6*10.3米

☑ 占地面积：171.50㎡

☑建筑面积：416.65㎡

☑ 建筑结构：框架结构

☑ 造价估算：43-48万

☑ 一层建筑面积（包含外墙）：171.65㎡

注：占地面积为一层建筑面积（平面图有标注）+外部台阶或连廊的面积，面宽为东西两墙（包括墙体厚度） 的距离，进深为后墙到门楼柱子前端的距离。

施工参数：
建筑层数：地下一层，地上二层，建筑总高度（到屋脊高度）：9.975米，建筑面积416.65平方米。
结构体系：框架结构，抗震设防烈度七度，屋面为现浇混凝土屋面。
楼层层高：负一层层高2.7米，一层层高3.6米，二层层高3.3米。

后期效果图：

俯视效果图：

背面效果图:

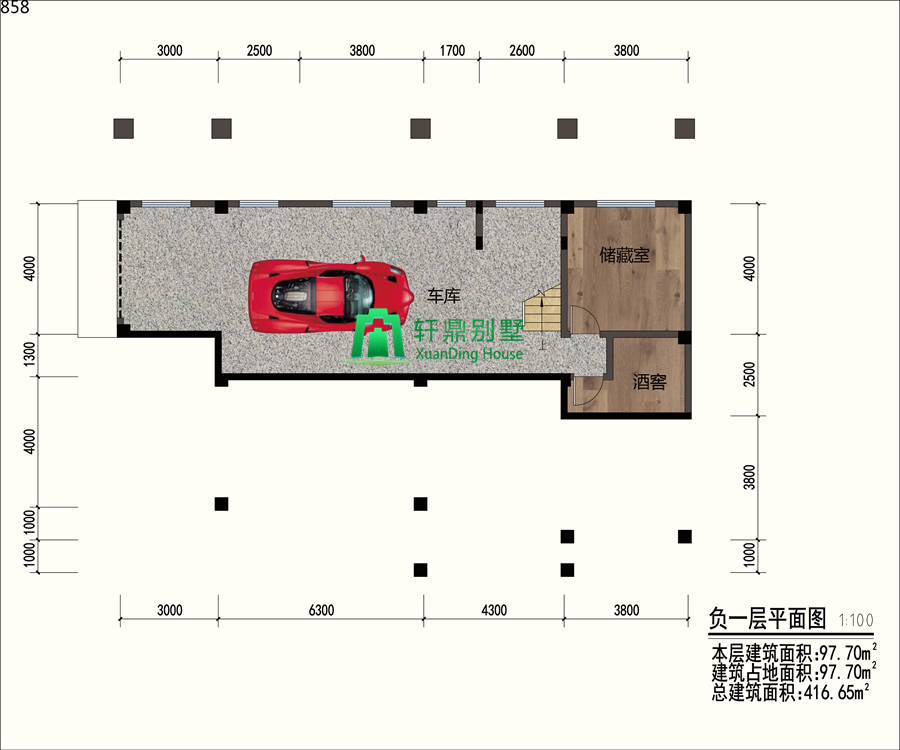

负一层平面图： 车库，储藏室，酒窖。为业主设计了方便归纳杂物的储藏室以及酒窖的设计。

一层平面图： 门厅，客厅， 厨房，餐厅，棋牌室，卫生间，卧室，阳台。一层设计功能比较齐全，为业主打造休闲居住一体化的设计。棋牌室以及餐厅处设立了推拉门，通风效果极佳，尽收室外美景。

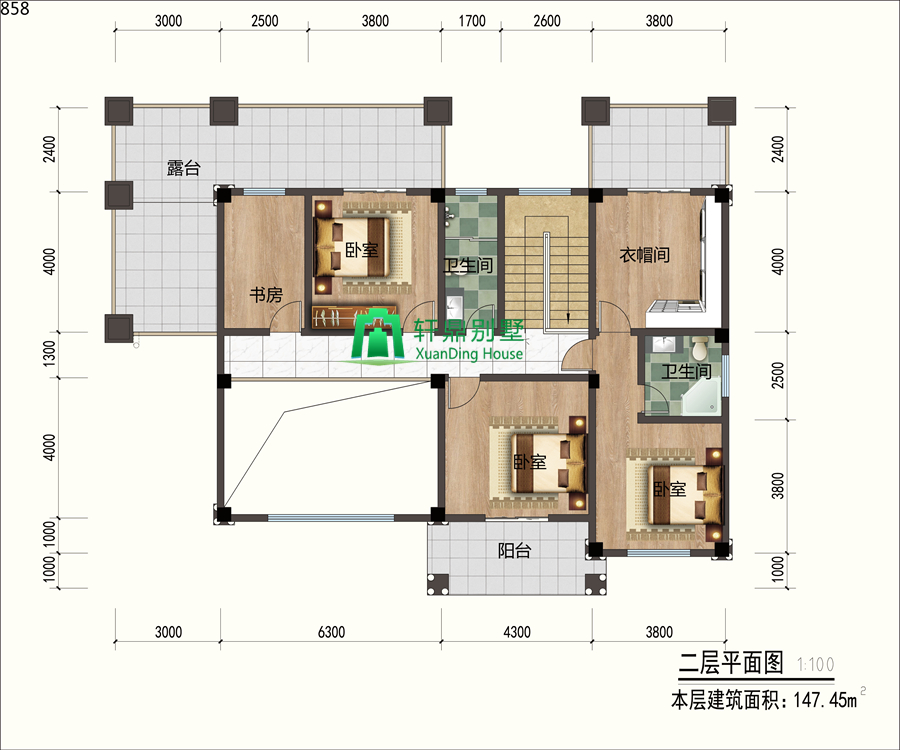

二层平面图：卧室，衣帽间，阳台，露台，书房。每间卧室都带有阳台，打造舒适的生活居住环境。单独的衣帽间设计，让卧室保持整洁，衣物再也不用乱推乱放。

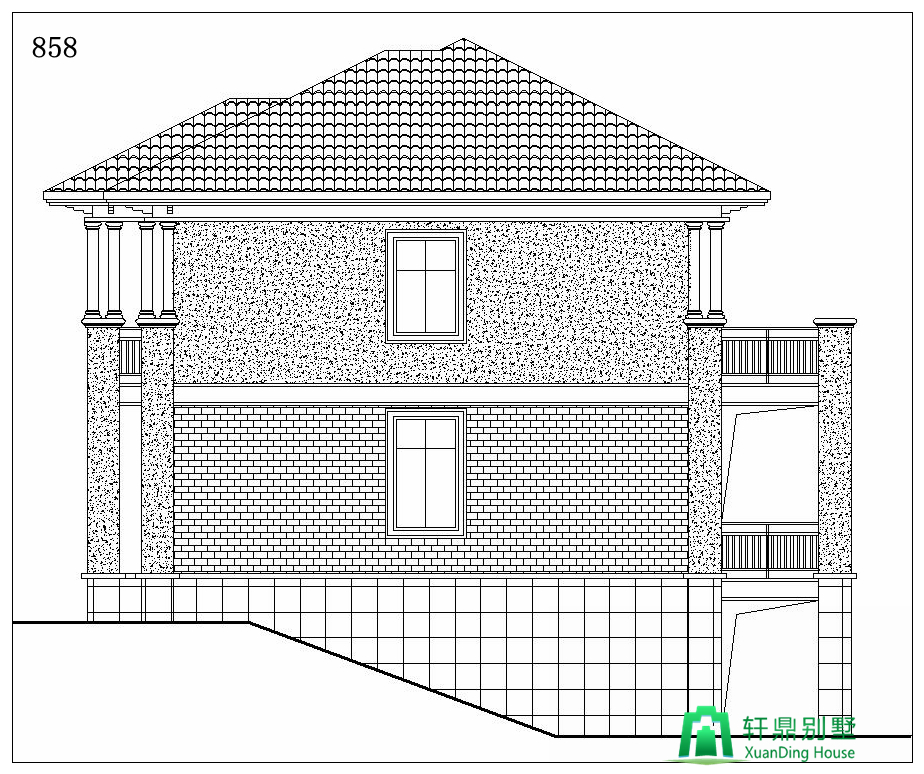

正立面图：



背立面图：



左立面图：



右立面图：
