图纸为A3施工激光蓝图+ A4高清效果图照片，不提供电子版，本套成品模板图纸已经完善，不做任何修改，如需定制修改设计请点击定制设计。

图纸介绍：

四川南充严总占地140平二层欧式自建房设计图。严总通过网站浏览联系到我们轩鼎建筑，喜欢一款D761外观效果设计图。但宅基地面积不太符合，因老人在家里看着施工，自己没有时间工作忙，便决定根据自家的一些实际情况进行定制。此款外观风格是欧式设计。米黄色真石漆+蓝色卧瓦铺设。造型具有独特的设计感，门廊用弧形进行链接，与右侧的落地窗呼应。让别墅更加凸显格调。此款设计非常适合普通家庭建造，造价低，外形耐看。喜欢这款的朋友，赶快收藏吧。

设计功能：

☑ 占地尺寸：12.7*11.4米

☑ 占地面积：138.93㎡

☑建筑面积：246.28㎡

☑ 建筑结构：砖混结构

☑ 造价估算：25-30万

☑ 一层建筑面积（包含外墙）：138.93㎡

注：占地面积为一层建筑面积（平面图有标注）+外部台阶或连廊的面积，面宽为东西两墙（包括墙体厚度） 的距离，进深为后墙到门楼柱子前端的距离。

施工参数：
建筑层数：地上2层，建筑总高度（到屋脊高度）9.799米，建筑面积246.28平方米。
结构体系：砖混结构，抗震设防烈度七度，屋面为现浇混凝土屋面。
楼层层高：一层层高3.4米，二层层高3.0米。

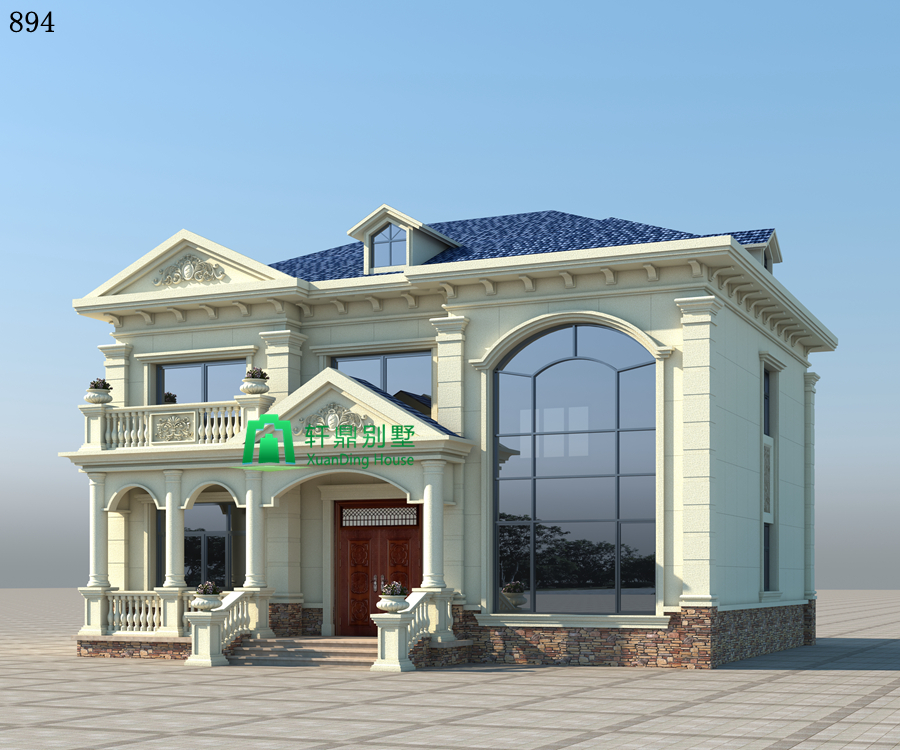

后期效果图：

俯视效果图：

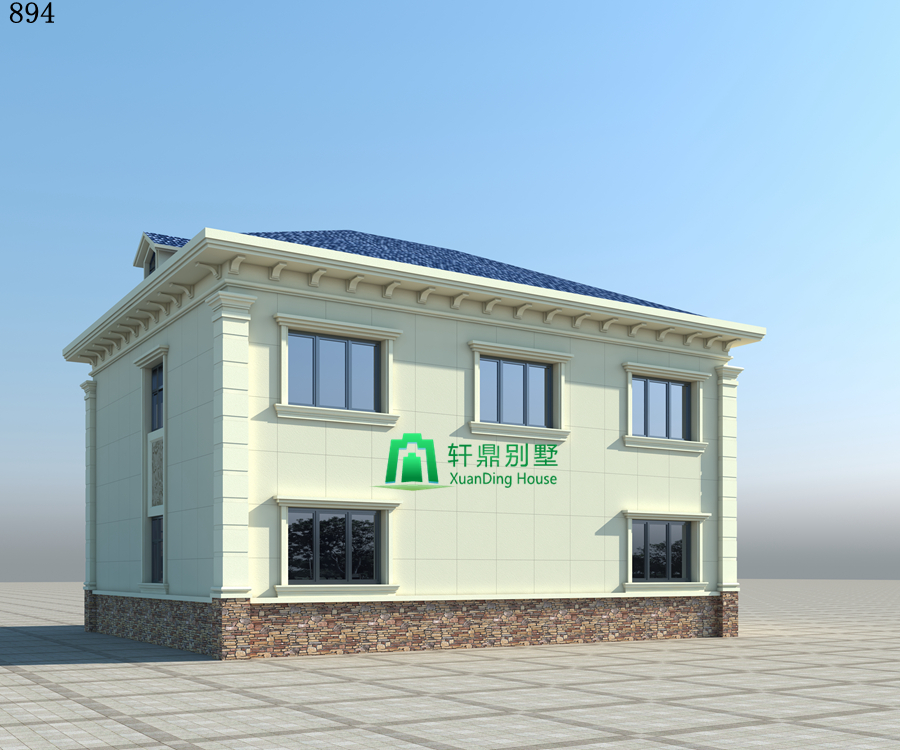

侧面效果图：

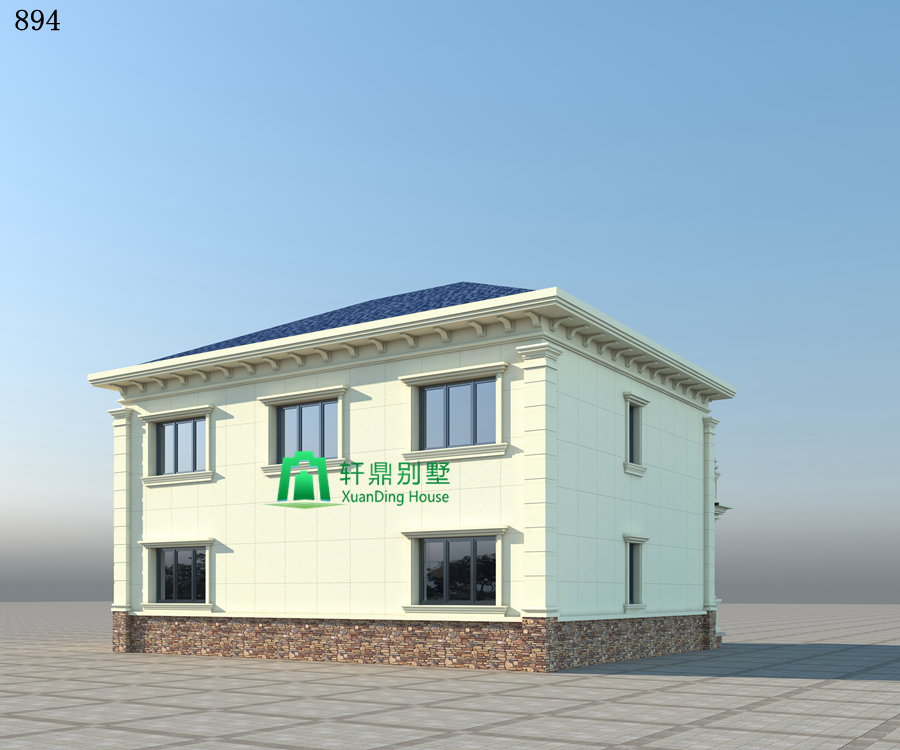

背面效果图：

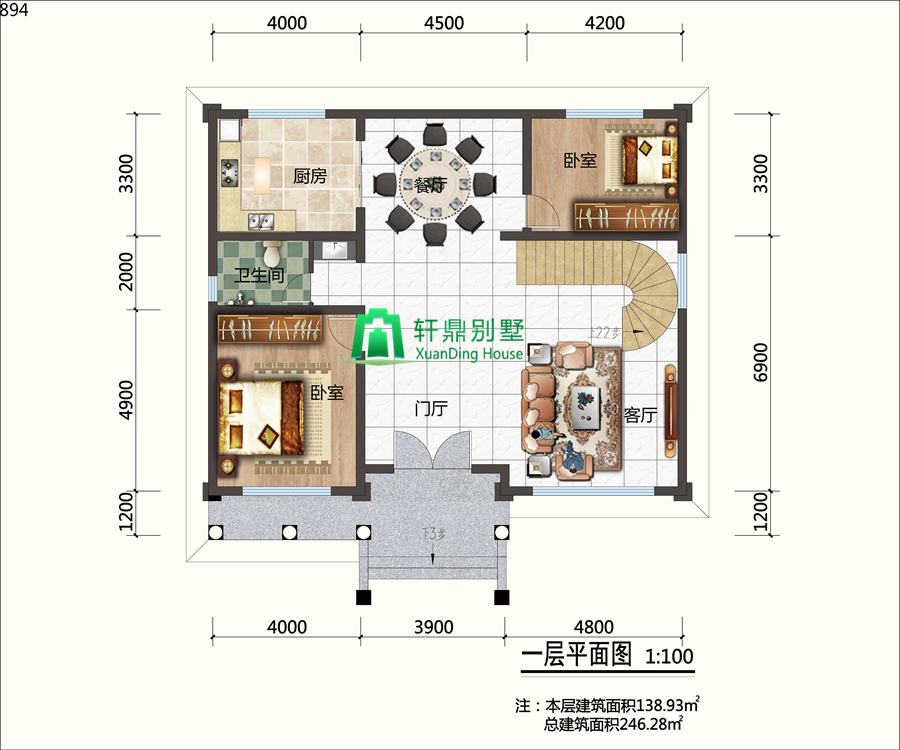

一层平面图： 门厅，客厅，卧室，厨房，餐厅，卫生间。进门右侧是客厅，接待客人，宽敞明亮，挑空客厅，提升内部空间。两间卧室设计，为老人和客人提供便捷。

二层平面图：活动厅，卧室，卫生间，阳台。二楼设计了三间卧室，一间主卧，两间次卧。卫生间是干湿分离设计，提升生活品质。主卧带有阳台+衣帽间设计，生活质量提升。

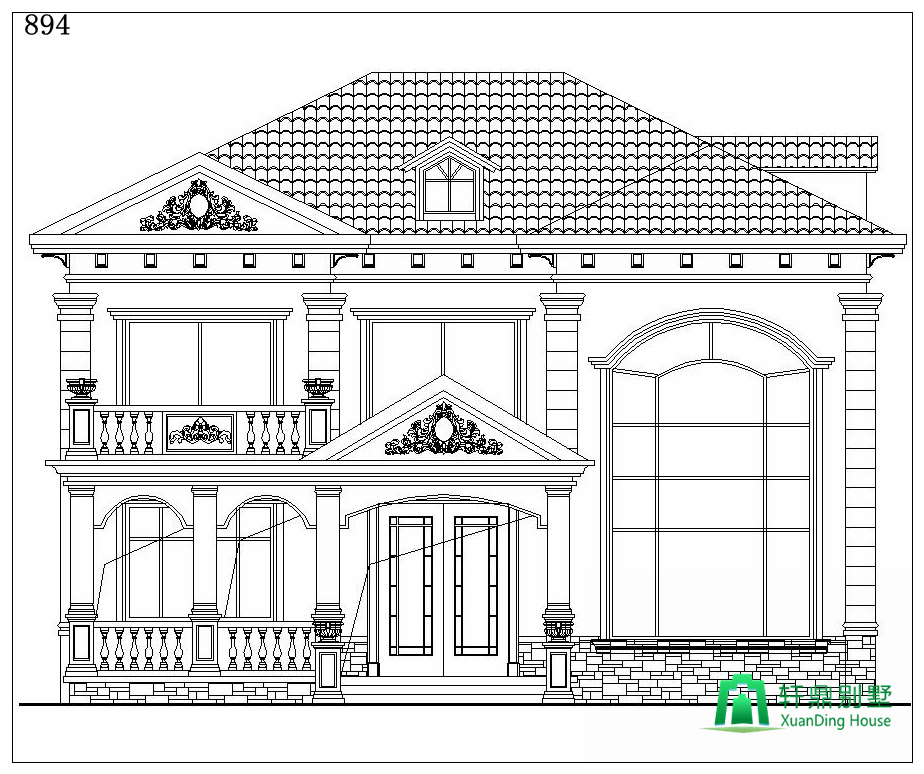

正立面图：

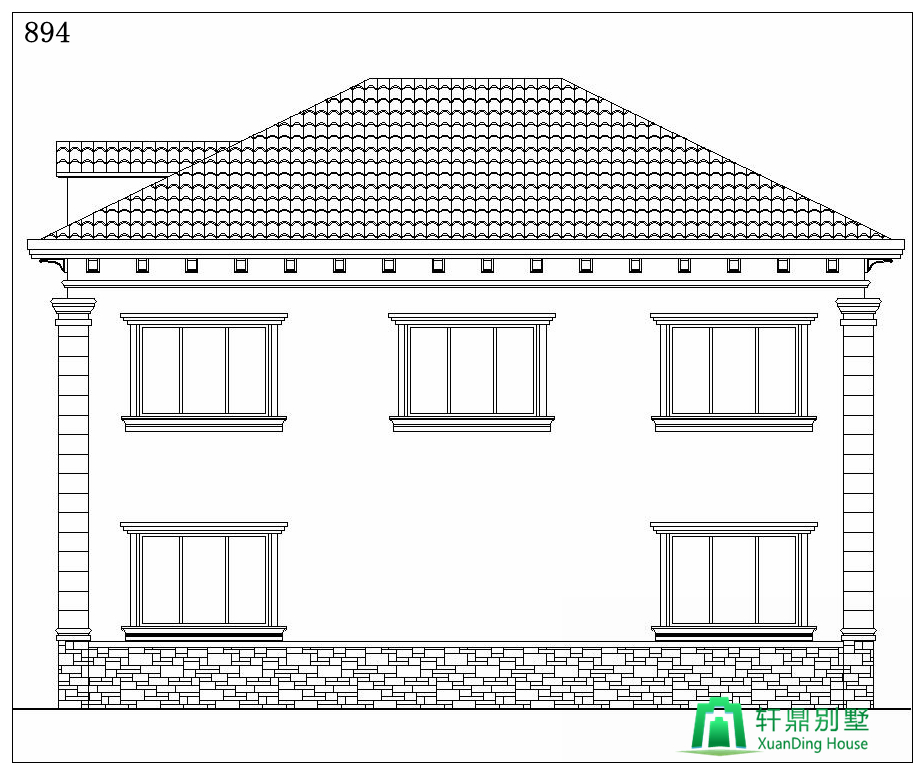

背立面图：

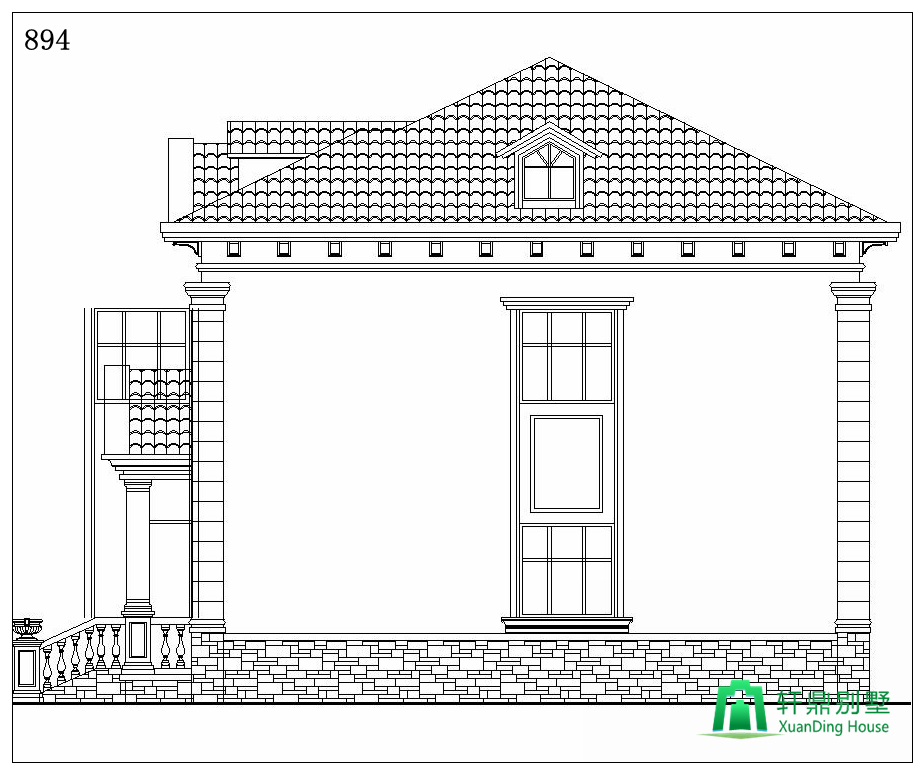

左立面图：



右立面图：

方法一：您可以联系我们的客服人员订购，客服电话0536-3385581，微信（手机同号）13963655595，QQ：38091518

方法二：您只需“立即订购”提交您的订购信息，我们收到您的订单后会第一时间联系您的。

本站图纸如果用于建造房屋，为保证建造安全、图纸和实际地质情况相吻合，以及各地施工做法及水平的差异，避免因为直接使用图纸造成的材料浪费或者返工，图纸务必请专业人士验证后，再进行使用！
很多网站以光盘的形式出售图纸，宣称有6000多套甚至更多，请您务必慎重考虑，那些光盘里面大部分只有效果图而没有施工图，有CAD图纸的设计内容也是不完整的，只是方案图而不是施工图，缺少了节点图、结构配筋图、水电图等等，如果您对建筑行业不了解，等收到光盘并付款后发现里面的图纸不完整就于事无补了。选择齐全的施工图纸才能用于建房。
