2020年新农村别墅地图占地面积160平方米。我们推荐一张面积约160平方米的豪华大气的三层别墅地图。外观设计为欧洲经典风格。立面以棕色大理石为基础，配以黄棕色和乳白色的仿砖墙，部分与欧洲古典罗马造型柱和水瓶栅栏相匹配。色彩和谐，造型大气。深蓝色的坡屋顶为别墅增添了优雅而稳定的效果，每一个细节都设计得天衣无缝，堪称经典杰作。

　　别墅宽度：13.4米

　　别墅深度：12米

　　占地面积：160.8米

　　总建筑面积：448.36平方米

　　建筑层数：地上3层

　　建筑高度：11.9米(1层4.2米，2层3.5米，3层3.5米)

　　结构形式：框架结构

　　该方案不仅注重别墅的外观，而且不遗余力地创造舒适的居住空间。每层都有开放式阳台设计，第三层有一个大露台，为家庭提供户外娱乐和休闲空间。

　　背景渲染

　　别墅的背面仍然遵循积极的整体风格，但它更简洁，窗户面积很大，每个房间的照明都很好。

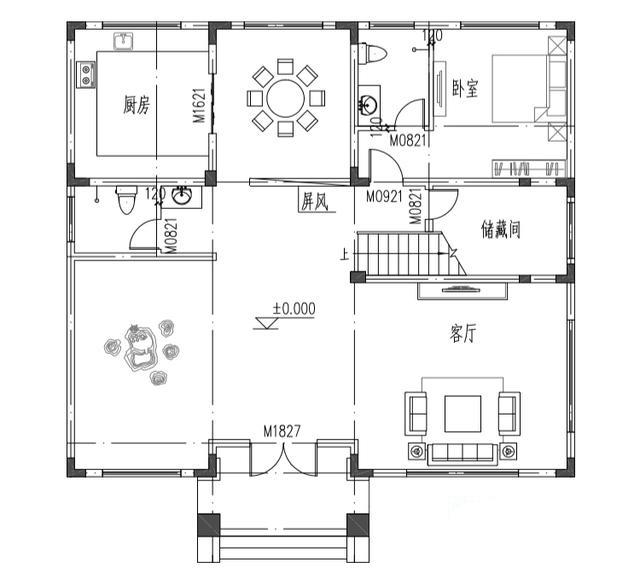

　　一楼强调空间的宽敞和开放。它位于主房间内，通过屏风与餐厅隔开，并注重用餐空间的私密性。主房间的左侧是休闲区，右侧是客厅。客厅是两层设计，这使得接待客人更加豪华。一楼北侧有一间内卫卧室，既安静又舒适，可以作为老年人的房间。

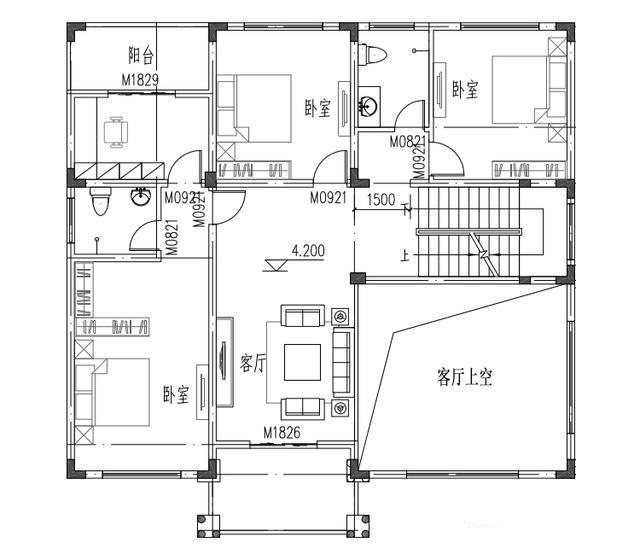

　　二楼平面图

　　二楼是主要的居住空间，有三间卧室。值得一提的是，大楼左侧的卧室朝南，有步入式衣帽间、书房和私人浴室，北侧有阳台，从北到南透明，采光极佳，为主人创造了一个极其舒适的生活空间。两个第二卧室的门是公共警卫，非常方便。中间还有一个客厅，供家人聚在一起放松，南面有一个阳台。

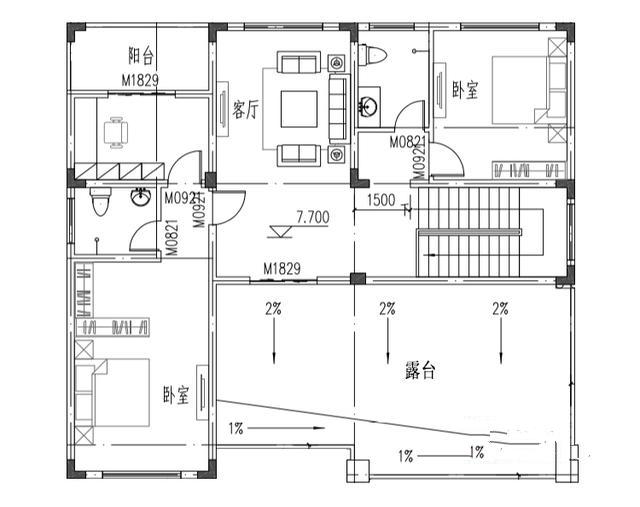

　　三层计划

　　左侧还有一个盖卧室，配置与二楼主卧室相同。第二间卧室位于大楼的东北角，中间有一间客厅。在建筑的东南部有一个很大的室外露台，在那里可以种植一些花和绿色植物。这是一个家庭放松和娱乐的好地方。

　　图纸目录：

　　建筑图纸：建筑设计概述、室内装饰结构表、一楼平面图、二楼平面图、三楼平面图、屋顶平面图、1-6轴标高、6-1轴标高、A-G轴标高、G-A轴标高、1-1剖面图、放大楼梯平面图、门窗详图和表格、大正面门楼

　　结构图：结构设计1~4总说明、基础平面图、基础详图、基础顶~4.200柱施工图、屋面柱施工图、柱表、地梁施工图、一楼顶梁施工图、二楼顶梁施工图、屋面梁施工图、一楼屋面施工图、二楼屋面施工图、屋面板施工图、楼梯给排水：给排水设计说明、污水系统图、给水系统示意图、卫生间给排水详图、1-3层给排水平面图、闷顶给排水平面图、化粪池详图；

　　电气图：建筑电气设计说明及图例、配电系统图、1-3层照明平面图、阁楼层照明平面图、1-3层插座平面图、阁楼层插座平面图、1-3层防雷平面图、接地平面图和电信平面图。

　　这套图纸包括一套完整的建筑、结构和水电图纸，可通过下载电子版和自行打印用于施工，也可由普通印刷厂打印。费用是40万英镑
