图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
二层欧式别墅设计图,带车库,外观配色低调,造型美观新颖,内部布局合理,带阳光房,室内采光通风情况良好,整体设计高端大气且实用,农村或城市建造都是一个好选择。
设计功能:
☑ 占地尺寸:14.7x11.8米
☑ 占地面积:156.32㎡
☑ 建筑面积:272.48㎡
☑ 建筑结构:砖混结构
☑ 造价估算:30-35万
☑ 一层建筑面积(包含外墙):156.32㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上2层,建筑总高度(到屋脊高度):9.261米,建筑面积:272.48平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.3米,二层层高3.1米。
正面效果图:
侧面效果图:
俯视效果图:
背面效果图:

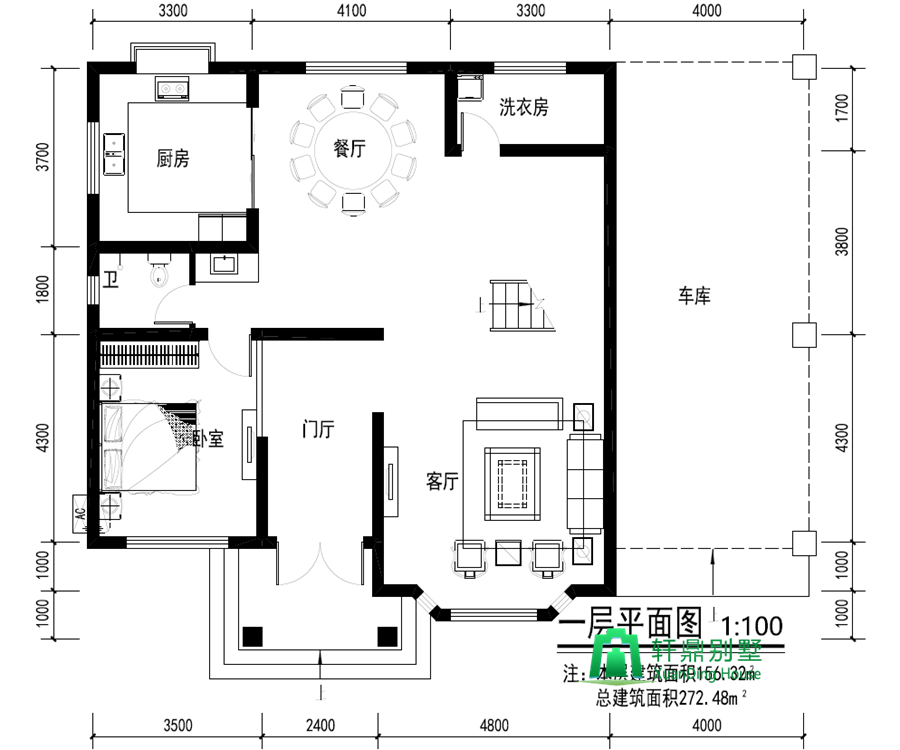

一层平面图:

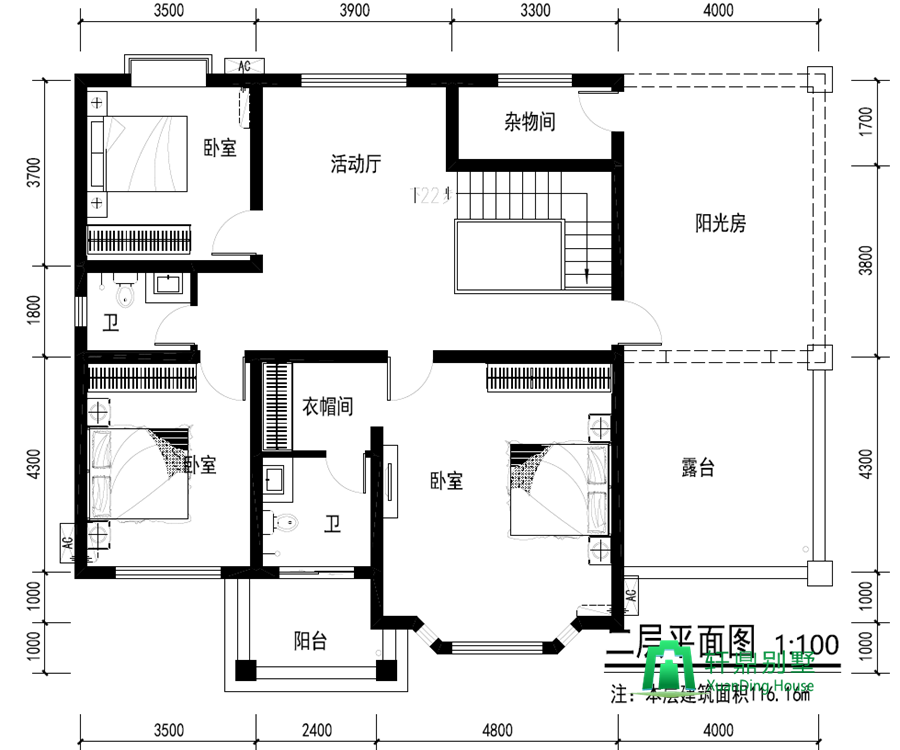

二层平面图:
正立面图:
背立面图:
左立面图:
右立面图:
