图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
占地196.46㎡二层农村欧式复式别墅设计图,带有室内车库,外观配色低调,造型美观新颖,内部布局合理,室内采光通风情况良好,适合一家人居住,含全套施工图纸,图纸齐全,请放心购买。
设计功能:
☑ 占地尺寸:16.7x12.7米
☑ 占地面积:196.46㎡
☑ 建筑面积:392.92㎡
☑ 建筑结构:砖混结构
☑ 造价估算:39-45万
☑ 一层建筑面积(包含外墙):196.46㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上2层,建筑总高度(到屋脊高度):10.853米,建筑面积:392.92平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米。
![新农村一层二层三层四层双拼自建别墅设计施工图.gif 新农村一层二层三层四层双拼自建别墅设计施工图.gif](/ueditor/asp/upload/image/20210923/16323756161571805.gif)
正面效果图:
![正面效果图.jpg 正面效果图.jpg](/ueditor/asp/upload/image/20210923/16323756438996916.jpg)
侧面效果图:
![侧面.jpg 侧面.jpg](/ueditor/asp/upload/image/20210923/16323756689883513.jpg)
俯视效果图:
![鸟瞰.jpg 鸟瞰.jpg](/ueditor/asp/upload/image/20210923/16323756855243162.jpg)
背面效果图:
![背面.jpg 背面.jpg](/ueditor/asp/upload/image/20210923/16323757016868040.jpg)

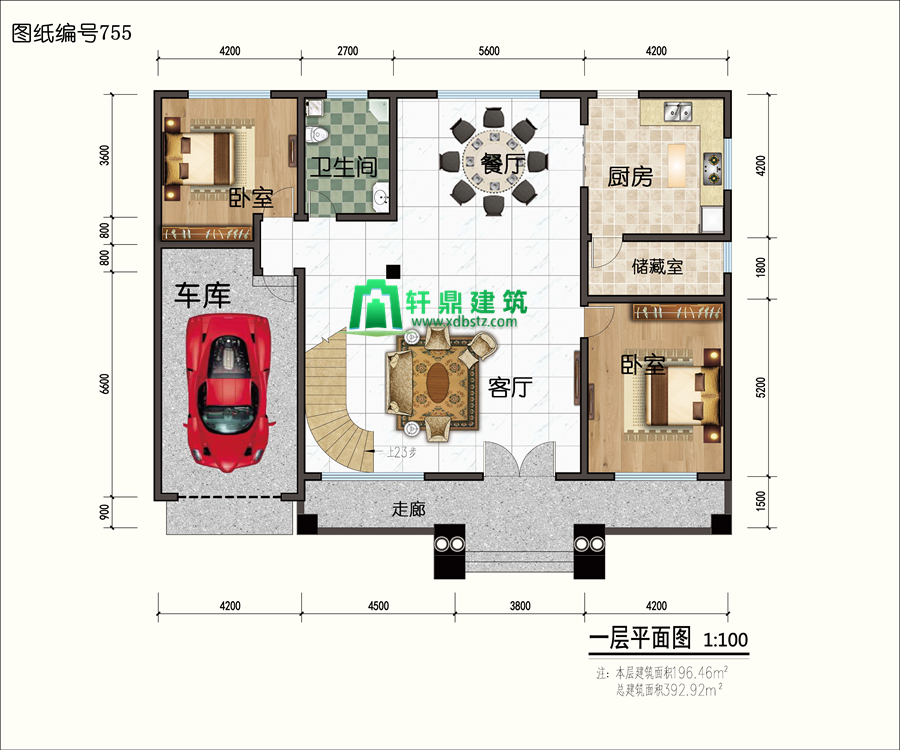

一层平面图:
![一层平面图.jpg 一层平面图.jpg](/ueditor/asp/upload/image/20211027/16353018059903975.jpg)
二层平面图:
![二层平面图.jpg 二层平面图.jpg](/ueditor/asp/upload/image/20211027/16353015759693449.jpg)
正立面图:
![正立面.jpg 正立面.jpg](/ueditor/asp/upload/image/20210924/16324618007113447.jpg)
背立面图:
![背立面.jpg 背立面.jpg](/ueditor/asp/upload/image/20210924/16324618235482938.jpg)
左立面图:
![左立面.jpg 左立面.jpg](/ueditor/asp/upload/image/20210924/16324618555286695.jpg)
右立面图:
![右立面.jpg 右立面.jpg](/ueditor/asp/upload/image/20210924/16324618812374219.jpg)
