图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
新中式二层双拼别墅设计图,外观配色低调,造型经典低调,内部布局合理,室内采光通风情况良好,适合有兄弟姐妹的家庭,含全套施工图纸,图纸齐全,请放心购买。
设计功能:
☑ 占地尺寸:16x12.6米
☑ 占地面积:188.99㎡
☑ 建筑面积:364.92㎡
☑ 建筑结构:砖混结构
☑ 造价估算:40-45万
☑ 一层建筑面积(包含外墙):364.92㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上2层,建筑总高度(到屋脊高度):9.377米,建筑面积:364.92平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米。
![新农村一层二层三层四层双拼自建别墅设计施工图.gif 新农村一层二层三层四层双拼自建别墅设计施工图.gif](/ueditor/asp/upload/image/20200921/16006578207761366.gif)
正面效果图:
![正面效果图.jpg 正面效果图.jpg](/ueditor/asp/upload/image/20200921/16006578363536848.jpg)
侧面效果图:
![侧面效果图.jpg 侧面效果图.jpg](/ueditor/asp/upload/image/20200921/16006578529780379.jpg)
俯视效果图:
![俯视效果图.jpg 俯视效果图.jpg](/ueditor/asp/upload/image/20200921/16006578619028914.jpg)
背面效果图:
![背面效果图.jpg 背面效果图.jpg](/ueditor/asp/upload/image/20200921/16006578703751081.jpg)

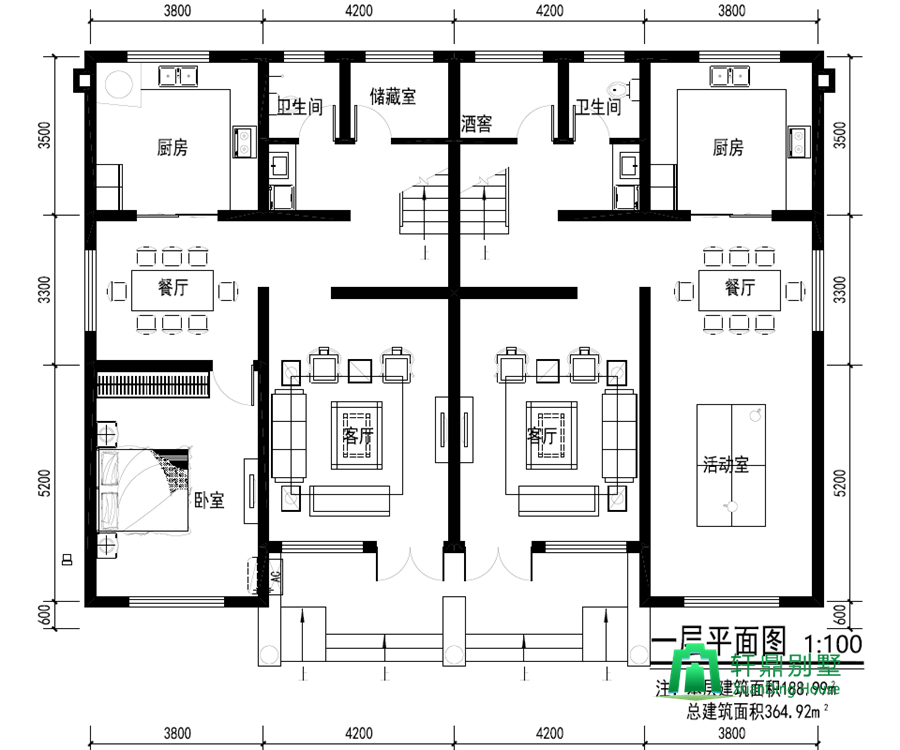

一层平面图:
![11.jpg 11.jpg](/ueditor/asp/upload/image/20201113/16052488909242872.jpg)

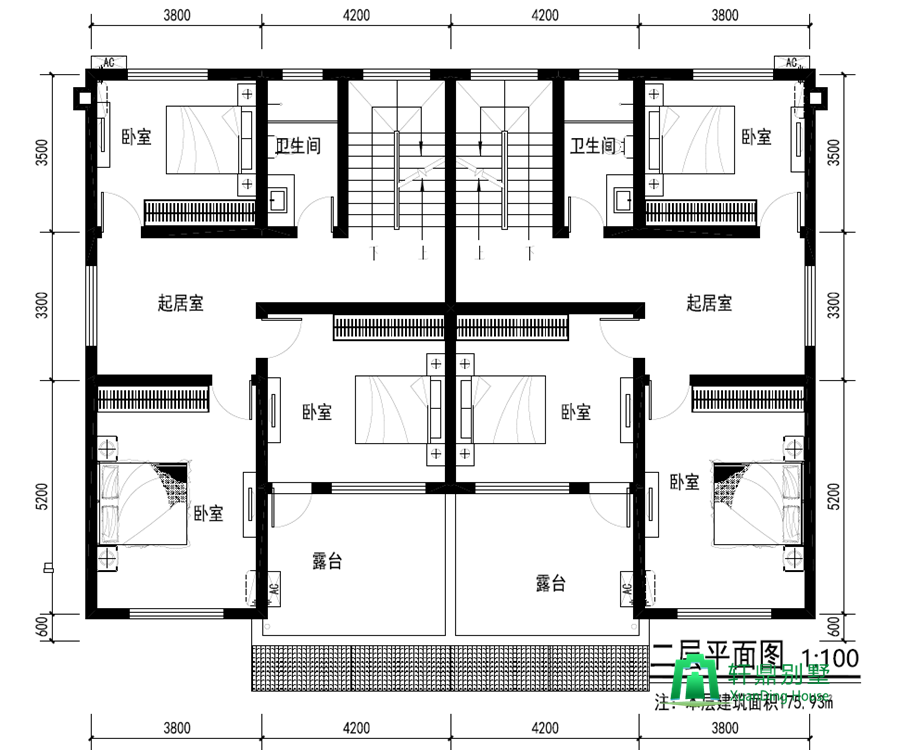

二层平面图:
