图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
农村二层别墅自建房,带有小露台,外观配色低调,造型美观经典,内部布局合理,室内采光通风情况良好,适合一家人居住,含全套施工图纸,图纸齐全,请放心购买。
设计功能:
☑ 占地尺寸:11.2x12.1米
☑ 占地面积:119.7㎡
☑ 建筑面积:233.79㎡
☑ 建筑结构:框架结构
☑ 造价估算:25-30万
☑ 一层建筑面积(包含外墙):119.7㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上2层,建筑总高度(到屋脊高度):9.382米,建筑面积:233.79平方米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.6米,二层层高3.3米。
![新农村一层二层三层四层双拼自建别墅设计施工图.gif 新农村一层二层三层四层双拼自建别墅设计施工图.gif](/ueditor/asp/upload/image/20200921/16006717721432004.gif)
正面效果图:
![正面效果图.jpg 正面效果图.jpg](/ueditor/asp/upload/image/20200921/16006717884257688.jpg)
俯视效果图:
![俯视效果图.jpg 俯视效果图.jpg](/ueditor/asp/upload/image/20200921/16006718268547575.jpg)
背面效果图:
![背面效果图.jpg 背面效果图.jpg](/ueditor/asp/upload/image/20200921/16006718388660185.jpg)

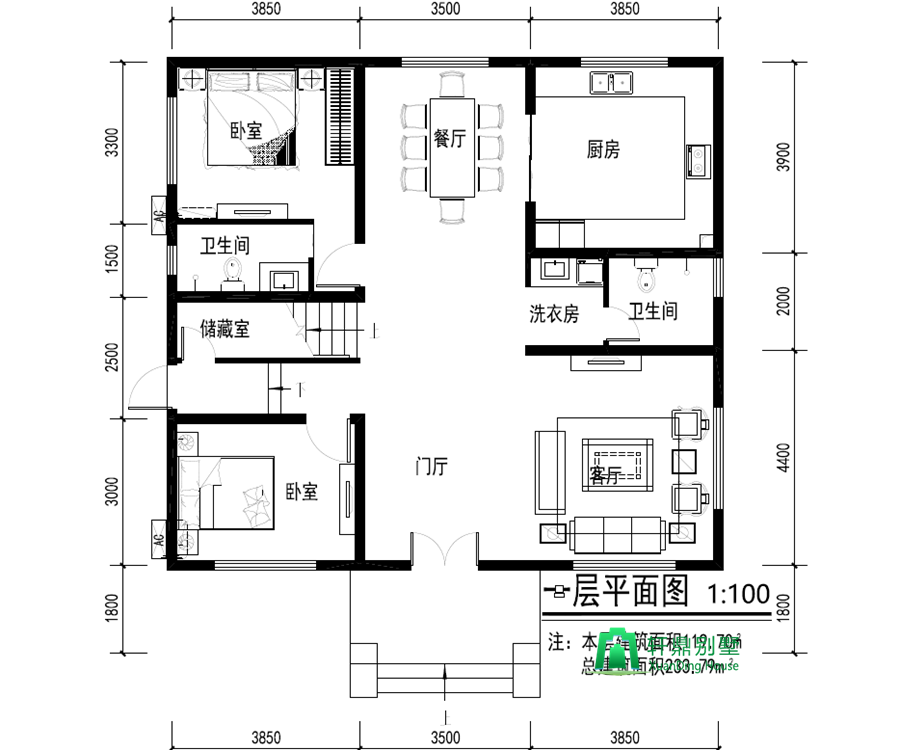

一层平面图:
![11.jpg 11.jpg](/ueditor/asp/upload/image/20201116/16054909661297284.jpg)

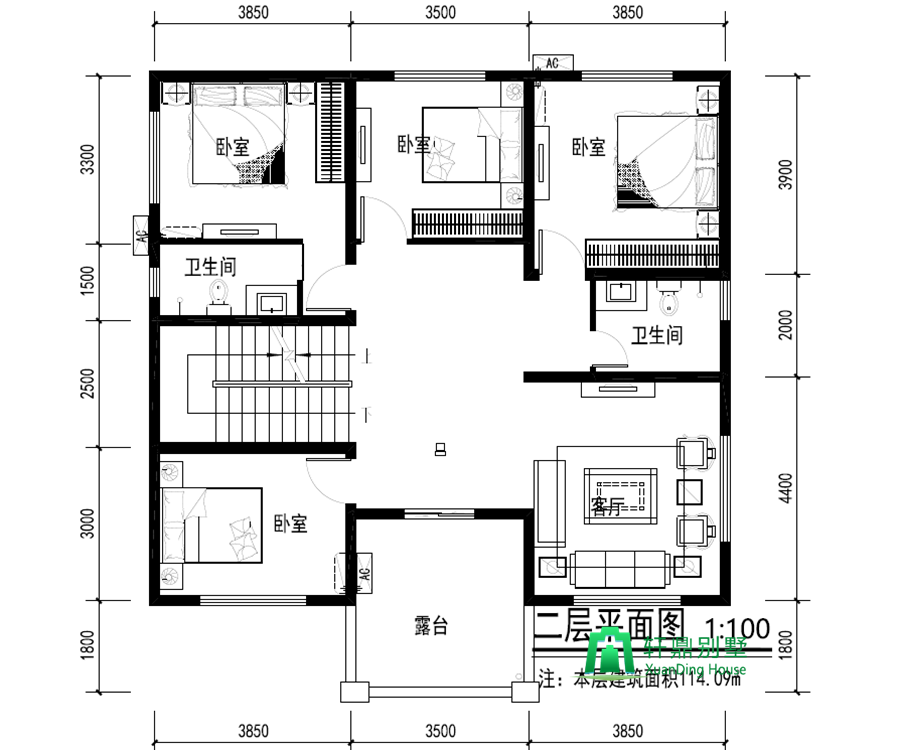

二层平面图:
![22.jpg 22.jpg](/ueditor/asp/upload/image/20201116/16054909751654340.jpg)
正立面图:
![正立面图.jpg 正立面图.jpg](/ueditor/asp/upload/image/20200921/16006718652006315.jpg)
背立面图:
![背立面图.jpg 背立面图.jpg](/ueditor/asp/upload/image/20200921/16006718716738264.jpg)
左立面图:
![左立面图.jpg 左立面图.jpg](/ueditor/asp/upload/image/20200921/16006718786216276.jpg)
右立面图:
![右立面图.jpg 右立面图.jpg](/ueditor/asp/upload/image/20200921/16006718855974714.jpg)
