图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
高端欧式复古别墅设计图,小户型,但外观配色高端大气,非常有档次,造型美观新颖,内部布局合理,六间卧室,空间面积虽不大,但是五脏俱全,室内采光通风情况良好,适合一家人居住,四十几万就可以拥有这款高端大气的户型,含全套施工图纸,图纸齐全,请放心购买。
设计功能:
☑ 占地尺寸:6.8x13.7米
☑ 占地面积:93.16㎡
☑ 建筑面积:366.3㎡
☑ 建筑结构:框架结构
☑ 造价估算:40-45万
☑ 一层建筑面积(包含外墙):93.16㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上4层,地下一层,建筑总高度(到屋脊高度):16.522米。
结构体系:框架结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:负一层层高2.2米,一层层高4.2米,二层层高3.3米,三层层高3.3米,四层层高3.3米。
![新农村一层二层三层四层双拼自建别墅设计施工图.gif 新农村一层二层三层四层双拼自建别墅设计施工图.gif](/ueditor/asp/upload/image/20210502/16199277633872617.gif)
正面效果图:
![正面.jpg 正面.jpg](/ueditor/asp/upload/image/20210502/16199277773976713.jpg)
侧面效果图:
![侧面.jpg 侧面.jpg](/ueditor/asp/upload/image/20210502/16199277847514311.jpg)
俯视效果图:
![俯视.jpg 俯视.jpg](/ueditor/asp/upload/image/20210502/16199277901364164.jpg)
背面效果图:
![背面.jpg 背面.jpg](/ueditor/asp/upload/image/20210502/16199277966064802.jpg)
负一层平面:
![负一层_副本.jpg 负一层_副本.jpg](/ueditor/asp/upload/image/20210502/16199278889204283.jpg)
一层平面图:
![1.jpg 1.jpg](/ueditor/asp/upload/image/20210502/16199278047197218.jpg)
二层平面图:
![2.jpg 2.jpg](/ueditor/asp/upload/image/20210502/16199278116046674.jpg)
三层平面图:
![3.jpg 3.jpg](/ueditor/asp/upload/image/20210502/16199278177717146.jpg)

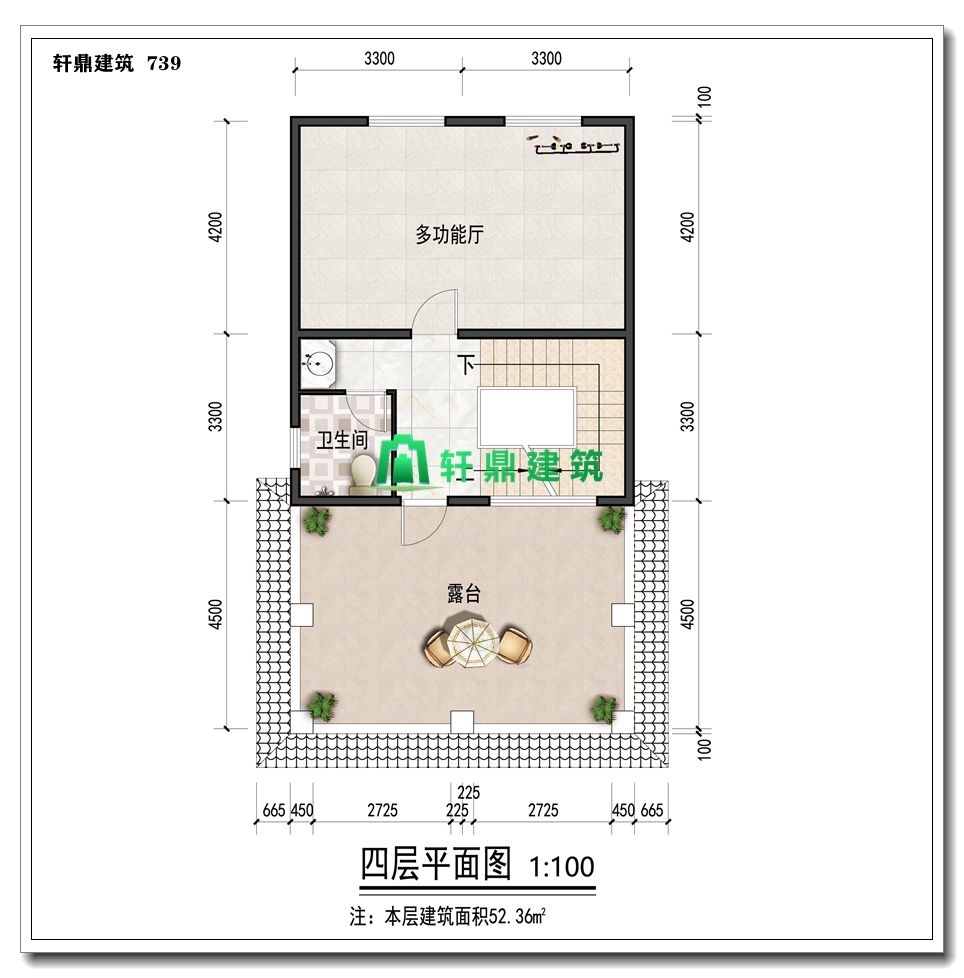

四层平面图:
![4.jpg 4.jpg](/ueditor/asp/upload/image/20210502/16199278349872938.jpg)

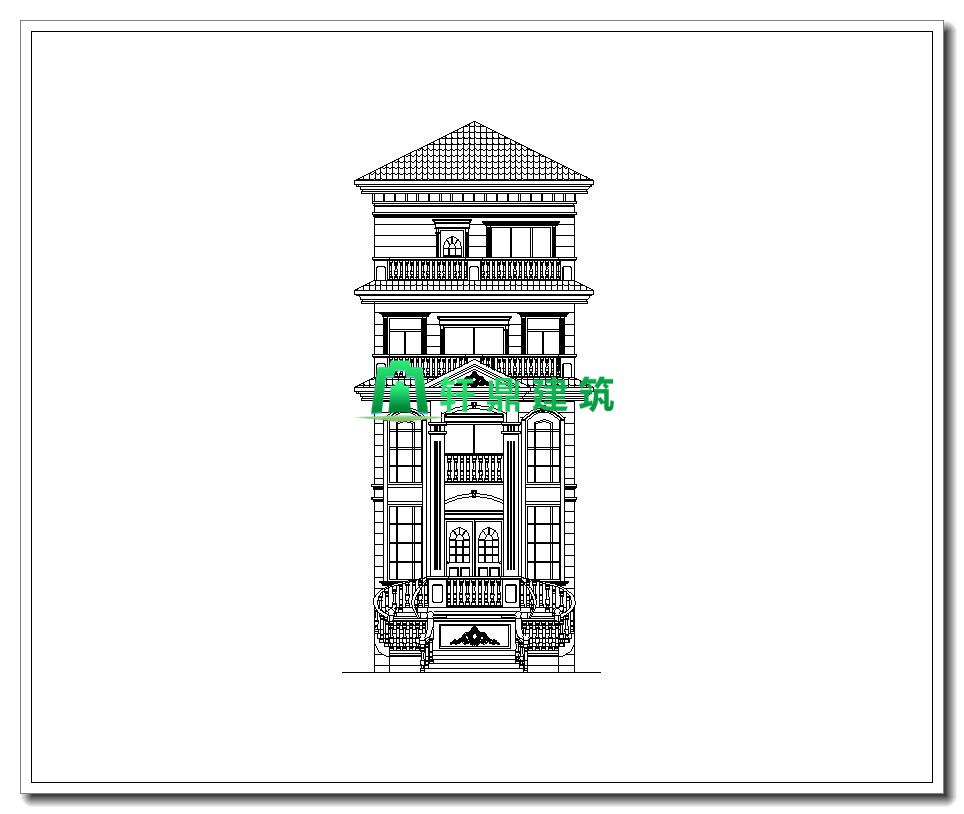

正立面图:
![正立面_副本.jpg 正立面_副本.jpg](/ueditor/asp/upload/image/20210502/16199278411553540.jpg)
背立面图:
![背立面_副本.jpg 背立面_副本.jpg](/ueditor/asp/upload/image/20210502/16199278476432295.jpg)

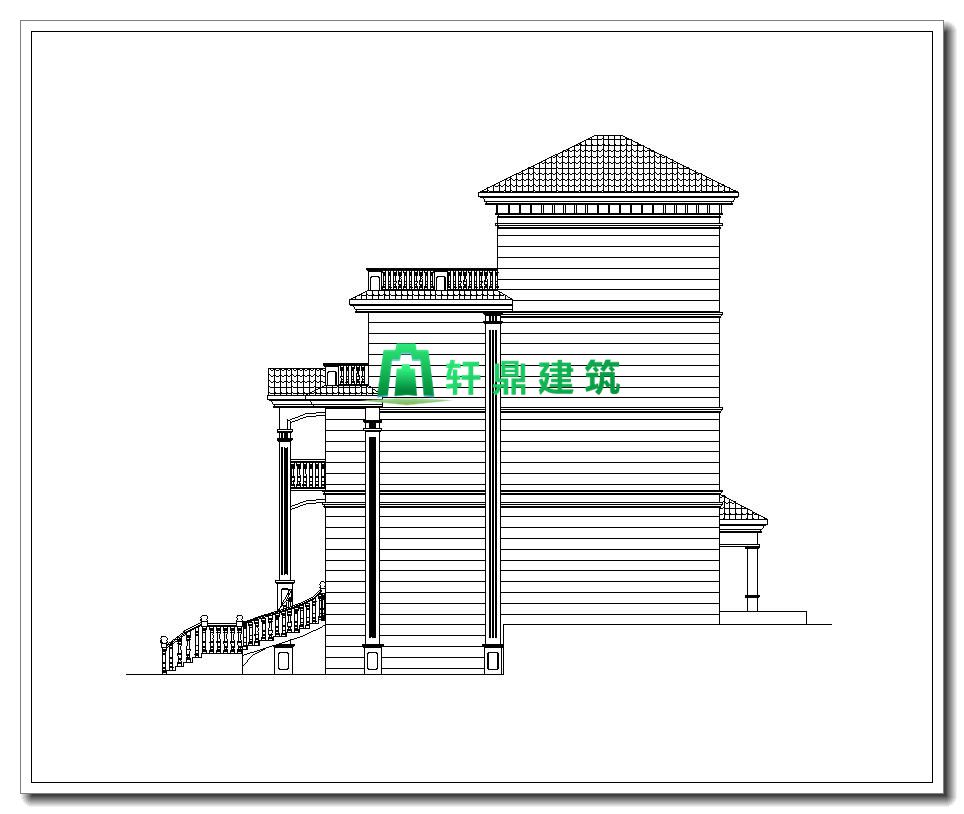

左立面图:
