陶粒混凝土是什么

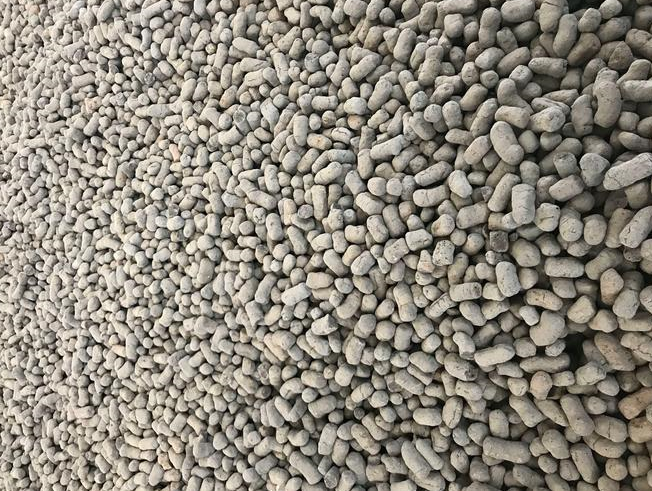

是指使用陶粒作为骨料，再添加适量的水泥、水、砂子等调制而成的一种新型混凝土。陶粒混凝土不仅可以帮助建筑物有效的降低自身的重量，而且还可以同时确保建筑物的强度不会出现变化，另外还具有良好的抗震性能、耐火性、耐高温性等等，所以被广泛运用于高层及以上建筑物、高架桥、铁路等工程当中。
使用陶粒混凝土需要注意哪些方面
1、材料要求
陶粒混凝土拥有很多优越性能，不过若要更好地发挥这些优越性能的话，则一定要确保各种材料和施工过程之间的配合，因此使用陶粒混凝土进行施工的时候，一定要提前确定清楚材料质量，所有的材料不仅需要根据施工方案来进行选择，而且在进入施工现场的时候，还需要接受相关的质量检测，确定合格以后，才可以投入使用。
2、施工技巧
使用陶粒混凝土进行施工的时候，一般都是分为好几层来进行施工的，一般情况下，在顶端位置进行面层施工之前，应该先对底部垫层做好养护措施，并且需要在常温环境下进行养护，养护3天以后，才可以进行施工。在顶端位置进行面层施工的时候，还应该在垫层上盖一层保护材料，并且不可以在垫层上进行砂浆搅拌，也不可以放置油漆桶等杂物。
3、搅拌用水
与普通混凝土相比，陶瓷混凝土的表面密度小，缝隙大，具有较强的吸水能力。因此，在施工过程中要注意在现场搅拌，搅拌时要注意严格控制水的用量。另外，铺好陶粒混凝土后，还应注意使用机械振动捣固。
陶粒砌块大体上可分成两类
1：实心陶粒砌块：陶粒具备良好的保温，隔热性能，用其修建的砌块一样这样
2：空心陶粒砌块：空心陶粒，把陶粒的隔音功效进一步扩大
陶粒砌块规格
①陶粒砌块宽度分別有 240mm、190mm、180mm、140mm、120mm、90mm、75mm 等，客户常选择的有 190mm、180mm、120mm、90mm ；密度分別有 800级、 1000 级、 1200 级、 1400 级， 客户经常使用的为 1000 级 。经常使用外墙强度已经超过 MU5.0 、内墙强度已经超过 MU3.5 。其余规格砌块可按照客户需求定制。②陶粒砌块各项技术指标均应达到国家标准《轻集料混凝土小型空心砌块》(GB/T15229-2002)需求。③其他技术物理性能：导热系数≤ 0.35W/m.k ，干缩率≤ 0.04% 。
陶粒砌块生产线的主要是原材料是粉煤灰、陶粒等原材料，历经搅拌－发泡－注模－养护－脱模－切割－码垛－成品等工艺生产。具备质轻、高强、隔热保温、防火、隔音、环保、极低的收缩率、较强的抗渗性、尺寸精度高、外表美观大方、砌筑饰面便捷等特性。
陶粒砌块特点及技术指标
1、保温隔热性能优越——B07级产品的导热系数为0.145w/m.k，是粘土砖的1/5，混凝土的1/8，就砌块本身而言，厚度240mm的墙体完全满足节能50%的要求，结合其它节能措施，则可以轻松实现建筑节能65%的设计要求。
2、强度高、掉挂力强——由于陶粒砌块是以陶粒为骨料，使得它在同体积密度下至少比普通蒸压加气混凝土砌块提高一个等级，并可随意打膨胀螺丝，吊挂力牢靠，远优于其他外墙材料。
3、容重轻、减少建筑物整体承重——陶粒砌块的干密度为400-700kg/m3，为凝土的1/4，粘土砖的1/3，可减轻墙体负荷50-60%，建筑自重减轻20-30%，施工速度快，大大降低工人劳动强度及建筑造价。
4、施工便捷、外观创新——产品的中空和手提构造使得个人在搬运和砌墙过程中方便省力；陶粒砌块是一种无机硅酸盐材料，表面又存在经机械切割所形成的粗糙感，非常适合砂浆的使用；产品由于采用自动化的机械切割，保证了产品尺寸的精确度，有效地保证建筑施工的质量和速度。
5、隔音效果佳——砌块本身及特制陶粒中含有大量封闭的微小气孔，加上砌块内部中空的设计，使得隔音效果更佳，令居所更安静。
为什么找平要用陶粒
1.密度小，质轻。陶粒自身的堆积密度小于1100kg/m3,一般为300~900kg/m3。以陶粒为骨料制作的混凝土密度为1100~1800 kg/m3，相应的混凝土抗压强度为30~40MPa。陶粒的最大特点为外表坚硬，而内部有许许多多的微孔。这些微孔赋予陶粒质轻的特性。200号陶粒混凝土的密度为1600 kg/m3左右，而相同标号的普通混凝土的密度却高达2600 kg/m3，二者相差1000 kg/m3。
2. 保温，隔热。陶粒由于内部多孔，故具有良好的保温隔热性，用它配制的混凝土热导率一般为0。3~0。8W/(m.K)，比普通混凝土低1~2倍。所以，陶粒建筑都有良好的热环境。
3.耐热性好。陶粒具有优异的耐火性。普通陶粒混凝土或陶粒混凝土砌块集保温，抗震，抗冻，耐火等性能为一体，特别是耐火性是普通混凝土的4倍多。对相同的耐火周期，陶粒混凝土的板材厚度比普通混凝土薄20%。此外，陶粒还可以配制耐火度1200度以下的耐火混凝土。在650度的高温下，陶粒混凝土能维持常温下强度的85%。而普通混凝土只能常温下强度的35%~75%。
4. 抗震性能好。 陶粒混凝土由于质量轻，弹性模量低，抗变形性能好，故具有较好的抗震性能。在1976年唐山大地震中，天津建造的4栋陶粒混凝土大板建筑均基本完好，并能照常使用。而且周围相当数量的砖混建筑都不同程度地受到震害。这虽然与建筑结构体系有关，但是陶粒混凝土具有优良的抗震性能也是一个重要原因。1976年意大利费留利地区发生9级的强烈地震，统计资料表明，砖混建筑物损坏率达40%~60%，框架结构黏土空心砖建筑建筑物损坏率为33%，而陶粒混凝土建筑损坏率只有5%。陶粒的抗震性能由此可见。
5. 吸水率低，抗冻性能和耐久性能好。陶粒混凝土耐酸，碱腐蚀和抗冻性能优于普通混凝土。250号陶粒混凝土，15次冻融循环的强度损失不大于2%。1996年有关部门对全国自1985年以来所建的陶粒混凝土工程进行实测，结果表明，无论是预制的还是现浇的，室内的与室外的，所含钢筋均未锈蚀，测得碳化深度一般不大于30mm,后期强度还可以继续增长。由此可见，陶粒混凝土是一种优良的建筑材料，应加大力度推广使用。
6. 优异的抗渗性。根据多次测试，陶粒混凝土的抗渗性能优于普通混凝土。以20MPa陶粒混凝土与普通混凝土为例，经多次测试进行比较，普通混凝土的抗渗指数为B6，而陶粒混凝土则可达到B18至B25。1970年天津用20Mpa的陶粒混凝土建造的防空通道(深3M，地下水位0。9M)，至1980年检查时未见渗漏现象。宁波建造的两条20MPa陶粒混凝土囤船(载重量80T)，水上作业13年，从未出现渗漏现象。因此陶粒混凝土是制作水坝，地下工程的优良建筑材料之一。
陶粒混凝土的缺陷
陶粒发泡混凝土被称为发泡混凝土的升級产品，显著改善了发泡混凝土的一些缺陷，但依然存有池沫混泥土本身的一些难题。虽然陶粒发泡混凝土具有相对于同堆积密度发泡混凝土更强的抗压强度，只是由于陶粒本身堆积密度及传热系数的限制，现阶段的工艺水平尚没法攻克，做出高密度、低传热的陶粒抱沫混泥土产品。陶粒本身隶属于具有吸水能力的原材料，陶粒发泡混凝土的防水防潮特性与通常情况下发泡混凝土差别并不算太大。
除此以外，在我国工程用陶粒的产品质量良莠不齐，严重危害了陶粒抱沫棍凝土的产品质量，陶粒发泡混凝土倘若运用伪劣陶粒，不仅仅不能够具有提高功效，反而会毁坏饱沫混泥土化学反应，造成抗压强度降低或是裂开。由于高品质陶粒价格相对性较高，因而陶粒发泡混凝土生产成本与一般发泡混凝土及加气棍凝土等对比价钱较高。
