图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
二层中式别墅设计图,田园风,农村自建房的首选,外观配色低调,造型低调大气,内部布局合理,室内采光较好,南北通透,含全套施工图纸,图纸齐全,喜欢就给自己建造一套吧。
☑ 占地尺寸:15.8x13.8米
☑ 占地面积:170.33㎡
☑ 建筑面积:325.17㎡
☑ 建筑结构:砖混结构
☑ 造价估算:39万
☑ 一层建筑面积(包含外墙):170.33㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上2层,建筑总高度(到屋脊高度):10.377米,建筑面积:325.17平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.8米,二层层高3.3米。
正面效果图:
俯视效果图:
背面效果图:

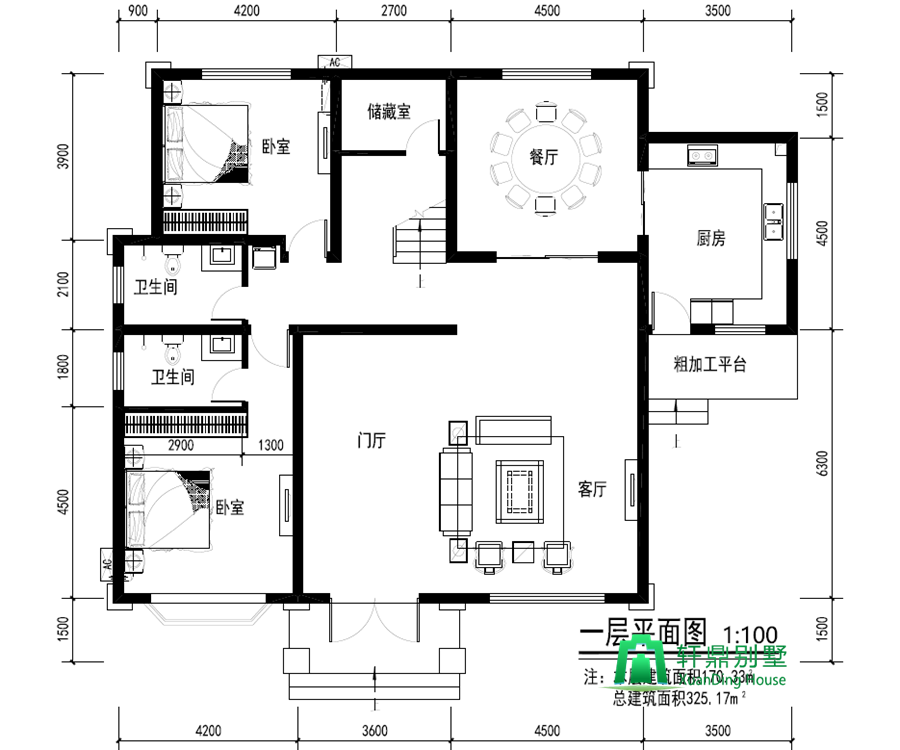

一层平面图:

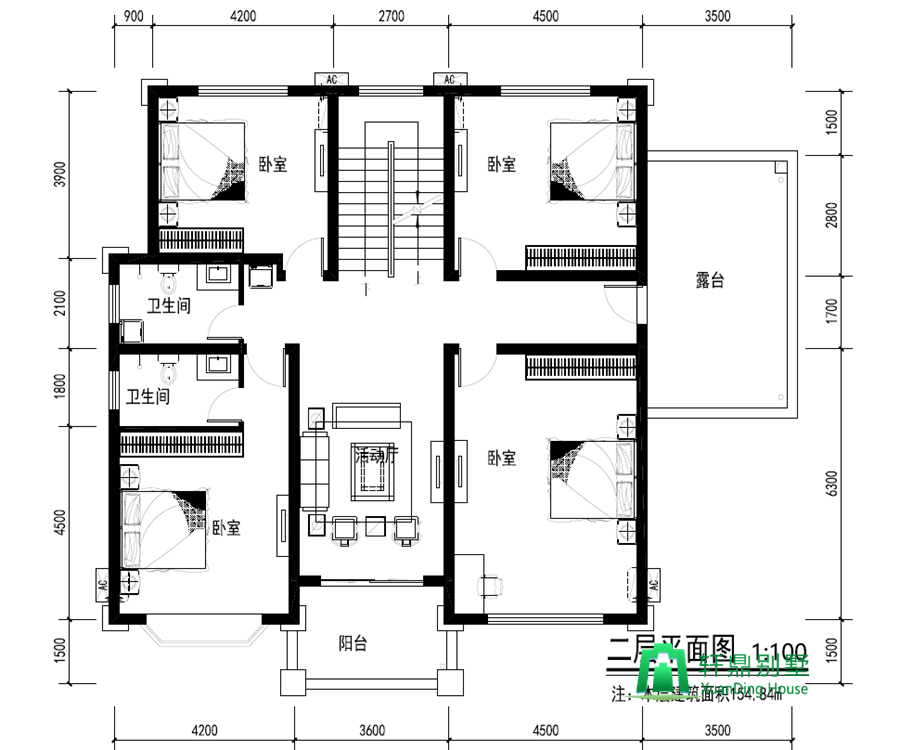

二层平面图:
正立面图:
背立面图:
左立面图:
右立面图:
